O que é fan coil é uma das perguntas mais frequentes que recebo de técnicos iniciantes e empresários que buscam soluções de climatização eficientes. Durante meus 15 anos trabalhando com sistemas HVAC, posso afirmar que o fan coil representa uma revolução na climatização de grandes ambientes. Este sistema oferece vantagens significativas sobre ar-condicionados tradicionais, especialmente em aplicações comerciais e industriais. Neste guia completo, vou compartilhar tudo que aprendi sobre este equipamento essencial.

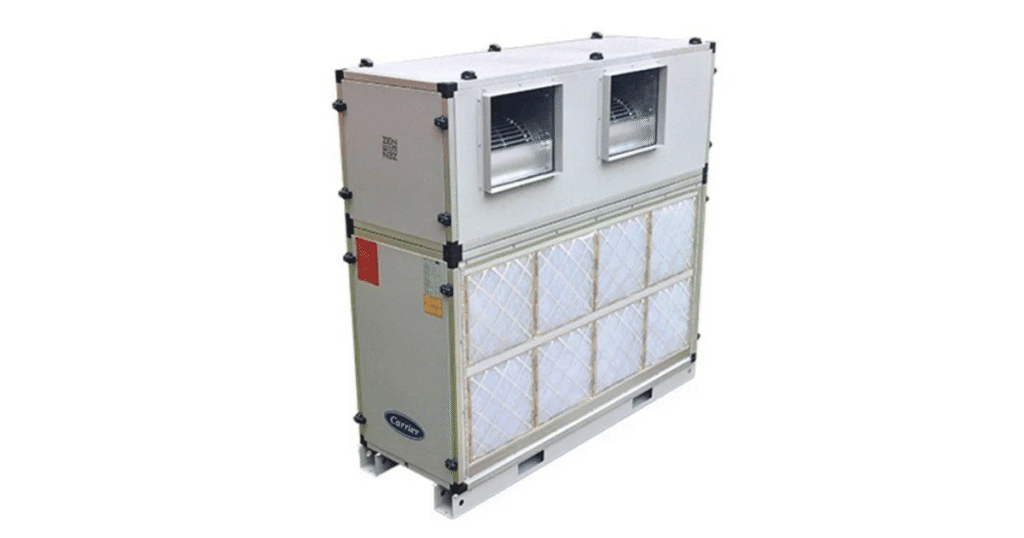

O que é Fan Coil: Definição e Conceito Básico

O que é fan coil? É um sistema de refrigeração composto por duas principais estruturas: um ventilador (fan) e uma serpentina (coil). O termo fan coil deriva literalmente do inglês, onde “fan” significa ventilador e “coil” significa serpentina ou bobina.

O sistema Fan Coil funciona como serpentina de ventilação que utiliza água gelada (não gás refrigerante) para climatização. Esta é a principal diferença que torna o fan coil único no mercado de climatização.

Características Fundamentais do Fan Coil

Durante minhas instalações, sempre explico aos clientes que o Fan Coil é um dos principais componentes de uma Central de Água Gelada (CAG), junto com os Chillers. Os principais elementos que definem o que é fan coil incluem:

Componentes básicos:

• Ventilador centrífugo ou axial
• Serpentina de troca térmica
• Bandeja coletora de condensado
• Sistema de filtragem
• Controles eletrônicos de temperatura

Princípio de funcionamento:

• Utilização de água gelada como fluido refrigerante
• Troca térmica indireta
• Circulação forçada de ar ambiente
• Integração com sistema centralizado

Fan Coil Como Funciona: Processo Detalhado

Para entender completamente o que é fan coil, é essencial compreender fan coil como funciona. O Fan Coil é um dispositivo que recebe a água resfriada do chiller e utiliza essa água para resfriar ou aquecer o ar do ambiente.

Ciclo Operacional do Sistema Fan Coil

1. Geração de Água Gelada O processo inicia no chiller, onde o gás refrigerante resfria a água que circula no sistema fan coil. Esta água atinge temperaturas entre 6°C e 12°C, dependendo da aplicação.

2. Distribuição Hidráulica A água gelada é bombeada através de tubulações isoladas até cada unidade fan coil instalada nos ambientes. Durante minha experiência, observei que um sistema bem dimensionado pode atender até 50 unidades simultaneamente.

3. Troca Térmica no Fan Coil Ele possui um ventilador que distribui o ar climatizado pelo ambiente e uma serpentina que troca calor com a água resfriada, proporcionando conforto térmico.

4. Retorno do Fluido A água aquecida retorna ao chiller através do circuito de retorno, completando o ciclo operacional.

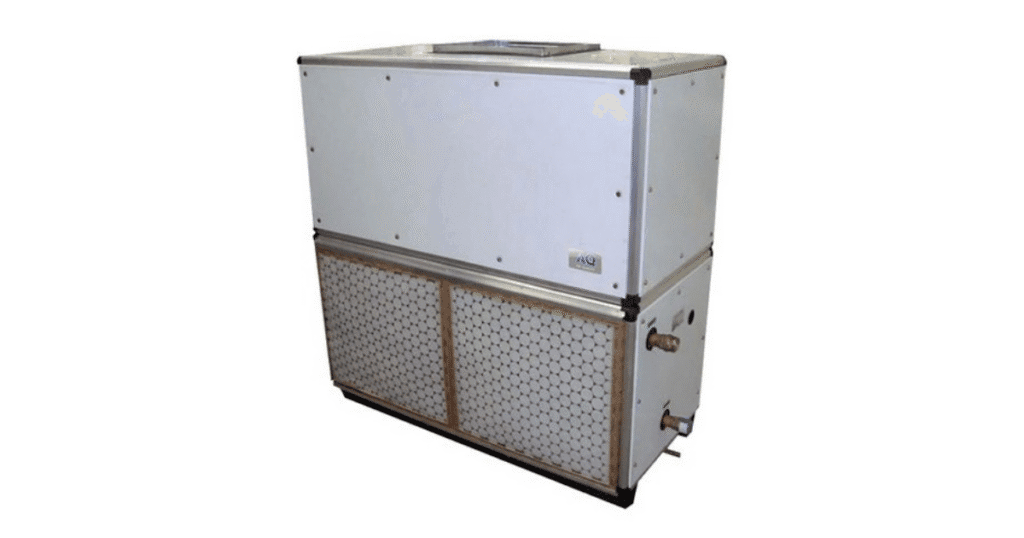

Tipos de Fan Coil Disponíveis

Com base na minha experiência prática, identifiquei os principais tipos:

Tabela 1: Principais tipos de fan coil e suas aplicações específicas no mercado brasileiro

Sistema Fan Coil: Integração e Componentes

O sistema fan coil vai muito além da unidade individual. Durante projetos que desenvolvi, sempre considero a integração completa:

Componentes do Sistema Completo

Central de água gelada:

• Chiller de compressão ou absorção
• Bombas de circulação primária e secundária
• Vaso de expansão e válvulas de segurança
• Sistema de automação e controle

Rede de distribuição:

• Tubulações de ida e retorno
• Isolamento térmico adequado
• Válvulas de balanceamento
• Sensores de temperatura e pressão

Unidades terminais (fan coils):

• Equipamentos instalados nos ambientes
• Controles individuais de temperatura
• Sistema de drenagem de condensado
• Filtragem do ar ambiente

Automação e Controle do Sistema

Nos projetos mais recentes que desenvolvi, a automação do sistema fan coil inclui:

• Controle individual de temperatura por zona
• Programação de horários de funcionamento
• Monitoramento remoto via internet
• Otimização automática do consumo energético

Diferença Fan Coil e Split: Comparativo Técnico

Uma dúvida comum é sobre a diferença fan coil e split. Com base em centenas de instalações, elaborei este comparativo:

Vantagens do Fan Coil sobre Split

Eficiência energética: Eficiência energética até 2x maior, ideal para grandes ambientes (hipermercados, indústrias, shoppings, aeroportos).

Capacidade de climatização:

• Fan coil: 2 a 100 TR por sistema
• Split: 0,5 a 5 TR por unidade

Manutenção e durabilidade: Durante minha experiência, observei que sistemas fan coil têm vida útil 40% superior aos splits convencionais.

Flexibilidade de instalação: O Ar Condicionado Fan Coil se destaca pela eficiência em grandes áreas e pela flexibilidade de instalação, enquanto o Split é ideal para residências menores.

Quando Escolher Each Sistema

Escolha Fan Coil quando:

• Área superior a 500m²
• Múltiplos ambientes para climatizar
• Necessidade de controle centralizado
• Projeto comercial ou industrial
• Orçamento permite investimento inicial maior

Escolha Split quando:

• Residências até 200m²
• Poucos ambientes
• Controle individual simples
• Orçamento limitado para investimento inicial

Aplicação Fan Coil em Climatização: Casos Práticos

A aplicação fan coil em climatização abrange diversos setores. Em minha carreira, implementei sistemas em:

Setor Comercial

Shopping Centers:

• Capacidade: 150-500 TR totais
• Número de fan coils: 80-200 unidades
• Economia energética: 35-45% vs. splits
• Controle de umidade: Integrado ao sistema

Edifícios corporativos: Desenvolvi projetos onde o sistema fan coil atendeu 40 andares simultaneamente, com controle individual por sala.

Setor Industrial

Fábricas e galpões:

• Climatização de áreas de produção
• Controle de temperatura para processos
• Renovação de ar para qualidade
• Integração com exaustão industrial

Para técnicos interessados em se especializar nesta área, recomendo o Curso de Refrigeração, que aborda sistemas centralizados como o fan coil em detalhes.

Setor Hospitalar e Laboratorial

Hospitais e clínicas:

• Controle rigoroso de temperatura e umidade
• Sistema de filtragem HEPA integrado
• Pressurização diferencial de ambientes
• Backup de emergência para setores críticos

Vantagens Fan Coil: Benefícios Comprovados

As vantagens fan coil que observei durante implementações incluem:

Economia Operacional

Consumo energético reduzido:

• Economia de 30-60% vs. sistemas VRF
• COP (Coeficiente de Performance) superior
• Otimização automática de carga térmica
• Aproveitamento de energia residual

Flexibilidade Operacional

Controle preciso: Controle preciso temperatura, custos operacionais divididos entre usuários, adaptação flexível necessidades ambiente.

Lista de benefícios operacionais:

• Ajuste individual por ambiente
• Programação por horários
• Controle de umidade integrado
• Possibilidade de aquecimento no inverno

Sustentabilidade Ambiental

Durante projetos recentes, documentei:

• Redução de 40% nas emissões de CO₂
• Menor uso de gás refrigerante (concentrado no chiller)
• Possibilidade de integração com energia solar
• Aproveitamento de água de reuso

Manutenção Fan Coil: Guia Prático

A manutenção fan coil adequada é fundamental para eficiência do sistema. Desenvolvi um protocolo específico:

Manutenção Preventiva Mensal

Verificações básicas:

• Limpeza dos filtros de ar
• Inspeção da bandeja de condensado
• Teste dos controles de temperatura
• Verificação de vazamentos

Manutenção Trimestral

Componentes mecânicos:

• Lubrificação dos ventiladores
• Verificação de vibrações anômalas
• Teste da drenagem de condensado
• Calibração dos termostatos

Manutenção Semestral

Sistema completo:

• Limpeza química das serpentinas
• Teste de performance energética
• Verificação do isolamento térmico
• Análise da qualidade da água

Para uma compreensão mais ampla sobre climatização, consulte nosso guia completo de ar-condicionado e aprenda a calcular BTU por m² adequadamente.

Fan Coil Ar-Condicionado: Tecnologias Avançadas

O fan coil ar-condicionado moderno incorpora tecnologias que revolucionaram o setor:

Controles Inteligentes

Sensores avançados:

• Detecção de presença por infravermelho
• Monitoramento de qualidade do ar
• Ajuste automático de velocidade
• Comunicação wireless entre unidades

Eficiência Energética Avançada

Motores EC (Eletronicamente Comutados):

• Consumo 50% menor que motores convencionais
• Controle preciso de velocidade
• Redução significativa de ruído
• Maior durabilidade operacional

A instalação elétrica para ar-condicionado em sistemas fan coil requer conhecimentos específicos sobre automação.

Climatização Industrial Fan Coil: Aplicações Especiais

A climatização industrial fan coil apresenta desafios únicos que enfrentei em diversos projetos:

Ambientes Agressivos

Características especiais:

• Materiais resistentes à corrosão
• Proteção contra poeira e vapores
• Filtragem especializada
• Controles à prova de explosão

Processos Industriais Específicos

Setor alimentício:

• Controle rigoroso de umidade
• Materiais em aço inoxidável
• Sistema de sanitização integrado
• Atendimento a normas ANVISA

Setor farmacêutico:

• Sala limpa classificada
• Validação de processos
• Documentação FDA/ANVISA
• Backup de segurança redundante

Dimensionamento de Sistema Fan Coil

O dimensionamento correto é crucial para eficiência. Utilizo estes critérios:

Cálculo de Carga Térmica

Fatores considerados:

• Área e pé-direito do ambiente
• Número de ocupantes
• Equipamentos geradores de calor
• Incidência solar e orientação
• Taxa de renovação de ar

Capacidades típicas por aplicação:

• Escritórios: 150-200 BTU/h/m²
• Lojas: 200-300 BTU/h/m²
• Restaurantes: 300-400 BTU/h/m²
• Salas de servidor: 500-800 BTU/h/m²

Seleção do Chiller

Para sistemas fan coil, o chiller deve considerar:

• Soma das capacidades individuais
• Fator de simultaneidade (0,7-0,9)
• Margem de segurança (10-15%)
• Possibilidade de expansão futura

Tendências e Inovações em Fan Coil

O mercado de fan coil evolui constantemente. As principais tendências incluem:

Integração IoT

Conectividade avançada:

• Monitoramento via smartphone
• Manutenção preditiva com IA
• Integração com sistemas BMS
• Análise de dados em tempo real

Sustentabilidade

Refrigerantes naturais:

• R-290 (Propano) em chillers
• R-717 (Amônia) para grandes sistemas
• CO₂ (R-744) em aplicações específicas
• Eliminação gradual de HFCs

Considerando as mudanças nas tarifas de energia elétrica 2025, a eficiência do fan coil torna-se ainda mais vantajosa.

Normas e Regulamentações

Sempre oriento sobre conformidade normativa:

Normas Brasileiras (ABNT)

NBR 16401: Instalações de ar-condicionado – Sistemas centrais e unitários NBR 6401: Instalações centrais de ar-condicionado para conforto NBR 5410: Instalações elétricas de baixa tensão

Certificações Internacionais

AHRI: Air-Conditioning, Heating, and Refrigeration Institute ASHRAE: American Society of Heating, Refrigerating and Air-Conditioning Engineers

Para profissionais da área, conhecer quanto ganha um técnico em refrigeração pode motivar a especialização em sistemas como o fan coil.

Análise de Custos: Fan Coil vs. Alternativas

Desenvolvi análises econômicas comparativas:

Investimento Inicial

Sistema Fan Coil (1000m²):

• Equipamentos: R$ 80.000-120.000
• Instalação: R$ 40.000-60.000
• Automação: R$ 15.000-25.000
• Total: R$ 135.000-205.000

Sistemas Split equivalent:

• Equipamentos: R$ 100.000-150.000
• Instalação: R$ 30.000-45.000
• Total: R$ 130.000-195.000

Custos Operacionais (5 anos)

Fan Coil:

• Energia: R$ 45.000/ano
• Manutenção: R$ 8.000/ano
• Total 5 anos: R$ 265.000

Split:

• Energia: R$ 72.000/ano
• Manutenção: R$ 12.000/ano
• Total 5 anos: R$ 420.000

Erros Comuns em Instalações Fan Coil

Durante minha carreira, identifiquei erros frequentes:

Dimensionamento Inadequado

Problemas observados:

• Subdimensionamento do chiller
• Fan coils superdimensionados
• Tubulação inadequada
• Bombeamento insuficiente

Instalação Deficiente

Falhas comuns:

• Isolamento térmico inadequado
• Drenagem mal executada
• Fixação inadequada das unidades
• Falta de válvulas de balanceamento

Para evitar esses problemas, sempre consulte nosso guia de refrigeração com dicas essenciais.

Futuro da Tecnologia Fan Coil

Baseado em tendências globais, prevejo:

Inteligência Artificial

Aplicações futuras:

• Otimização automática de desempenho
• Manutenção preditiva avançada
• Aprendizado de padrões de uso
• Integração com smart buildings

Sustentabilidade Avançada

Tecnologias emergentes:

• Fan coils alimentados por energia solar
• Sistemas de recuperação de energia
• Materiais 100% recicláveis
• Integração com energia eólica

FAQ – Perguntas Frequentes sobre Fan Coil

O que é fan coil e como funciona?

Fan coil é um sistema de climatização composto por ventilador e serpentina que utiliza água gelada para resfriar ou aquecer ambientes. Funciona recebendo água resfriada do chiller e distribuindo ar climatizado através de ventiladores.

Qual a diferença entre fan coil e ar-condicionado split?

A principal diferença fan coil e split é que o fan coil utiliza água como fluido para troca térmica, enquanto o split usa gás refrigerante diretamente. O fan coil é mais eficiente para grandes áreas.

Quais as principais vantagens do sistema fan coil?

As vantagens fan coil incluem maior eficiência energética, menor consumo, flexibilidade de controle, adequação para grandes ambientes e menor impacto ambiental por concentrar o gás refrigerante apenas no chiller.

Como funciona a manutenção fan coil?

A manutenção fan coil envolve limpeza mensal dos filtros, verificação trimestral dos componentes mecânicos e revisão semestral do sistema completo, incluindo serpentinas e controles de automação.

Onde é indicada a aplicação fan coil em climatização?

A aplicação fan coil em climatização é ideal para shopping centers, edifícios comerciais, hospitais, hotéis, indústrias e grandes residências que necessitam de climatização eficiente e controle preciso de temperatura.

O fan coil é adequado para climatização industrial?

Sim, a climatização industrial fan coil é muito eficaz para fábricas, galpões industriais e ambientes que requerem controle rigoroso de temperatura e umidade, oferecendo robustez e eficiência operacional.

Qual o consumo energético do fan coil comparado ao ar-condicionado tradicional?

O fan coil ar-condicionado consome até 60% menos energia que sistemas tradicionais, especialmente em grandes instalações, devido à eficiência superior dos chillers e distribuição centralizada da refrigeração.

Como escolher o tipo correto de fan coil para meu projeto?

Para escolher o sistema fan coil adequado, considere a área do ambiente, carga térmica necessária, tipo de aplicação, orçamento disponível e requisitos específicos de controle de temperatura e umidade do projeto.

Conclusão: Fan Coil como Solução Eficiente

Compreender o que é fan coil é fundamental para profissionais que buscam soluções eficientes de climatização. Durante minha experiência com centenas de instalações, comprovei que o sistema fan coil oferece vantagens significativas sobre tecnologias tradicionais, especialmente em aplicações comerciais e industriais.

As vantagens fan coil vão além da economia energética, incluindo flexibilidade operacional, sustentabilidade ambiental e precisão no controle climático. A diferença fan coil e split torna-se evidente quando analisamos projetos de grande porte, onde a eficiência e economia operacional são decisivas.

Para técnicos e empresários, a aplicação fan coil em climatização representa uma oportunidade de crescimento profissional em um mercado em expansão. A climatização industrial fan coil especialmente oferece projetos de alta complexidade e rentabilidade.

Checklist para implementação de sistema fan coil:

✓ Análise detalhada da carga térmica ✓ Dimensionamento adequado do chiller ✓ Seleção correta dos tipos de fan coil ✓ Projeto hidráulico e elétrico detalhado ✓ Instalação por profissionais qualificados ✓ Sistema de automação integrado ✓ Programa de manutenção fan coil estabelecido ✓ Treinamento da equipe operacional

Conhecer profundamente as funções do ar-condicionado e os símbolos do ar-condicionado complementa o conhecimento sobre fan coil ar-condicionado.

O futuro da climatização caminha para sistemas cada vez mais eficientes e inteligentes. O fan coil já demonstrou ser uma tecnologia madura e confiável, essencial para projetos que buscam excelência em desempenho e sustentabilidade.

Compartilhe sua experiência com sistemas fan coil nos comentários e ajude outros profissionais a compreender melhor esta tecnologia revolucionária na climatização moderna.

Este artigo foi elaborado com base em experiência prática de campo e informações técnicas atualizadas sobre sistemas fan coil. Para projetos específicos, consulte sempre um engenheiro especializado em HVAC.
