A Chave para um HVAC Eficiente
No universo da climatização, o dimensionamento de dutos é, sem dúvida, um dos pilares para o sucesso de qualquer projeto HVAC. Quantas vezes nos deparamos com sistemas que, apesar de novos, não entregam o conforto térmico esperado ou consomem energia excessiva? A resposta, muitas vezes, reside em um dimensionamento inadequado da rede de dutos.
Eu, como profissional da área, sei que a teoria pode parecer complexa, mas a aplicação prática é o que realmente faz a diferença. Um sistema de dutos bem dimensionado garante a vazão de ar correta, a distribuição uniforme e a eficiência energética, evitando perdas de carga desnecessárias e ruídos indesejados. Este guia foi criado para desmistificar o processo, oferecendo um caminho claro para refrigeristas, técnicos e entusiastas que buscam excelência em seus projetos.
Por Que o Dimensionamento de Dutos é Crucial para o Seu Projeto HVAC?
O dimensionamento de dutos de ar não é apenas uma etapa burocrática do projeto; é a espinha dorsal de um sistema HVAC eficiente e econômico. Ignorar ou subestimar essa fase pode levar a uma série de problemas que afetam diretamente o desempenho do sistema e a satisfação do cliente. Imagine um coração que bombeia sangue para artérias muito estreitas ou muito largas: o fluxo não será ideal, e o corpo sofrerá as consequências. Da mesma forma, um sistema de dutos mal dimensionado pode resultar em:
•Baixa eficiência energética: Motores trabalhando mais para compensar a perda de carga, elevando o consumo de energia.
•Desconforto térmico: Áreas com excesso ou falta de climatização, criando pontos quentes e frios.
•Ruído excessivo: O ar se deslocando em velocidades inadequadas pode gerar ruídos irritantes.
•Vida útil reduzida do equipamento: Componentes como ventiladores e compressores operando sob estresse constante.
•Problemas de qualidade do ar interno: Fluxo de ar insuficiente pode comprometer a renovação e filtragem do ar.
Entender a importância do cálculo de dutos é o primeiro passo para se tornar um profissional diferenciado no mercado. É a garantia de que o sistema entregará o que promete, com o menor custo operacional possível e o máximo de conforto para o usuário final. A precisão no projeto de dutos é o que separa um sistema mediano de um sistema de excelência.

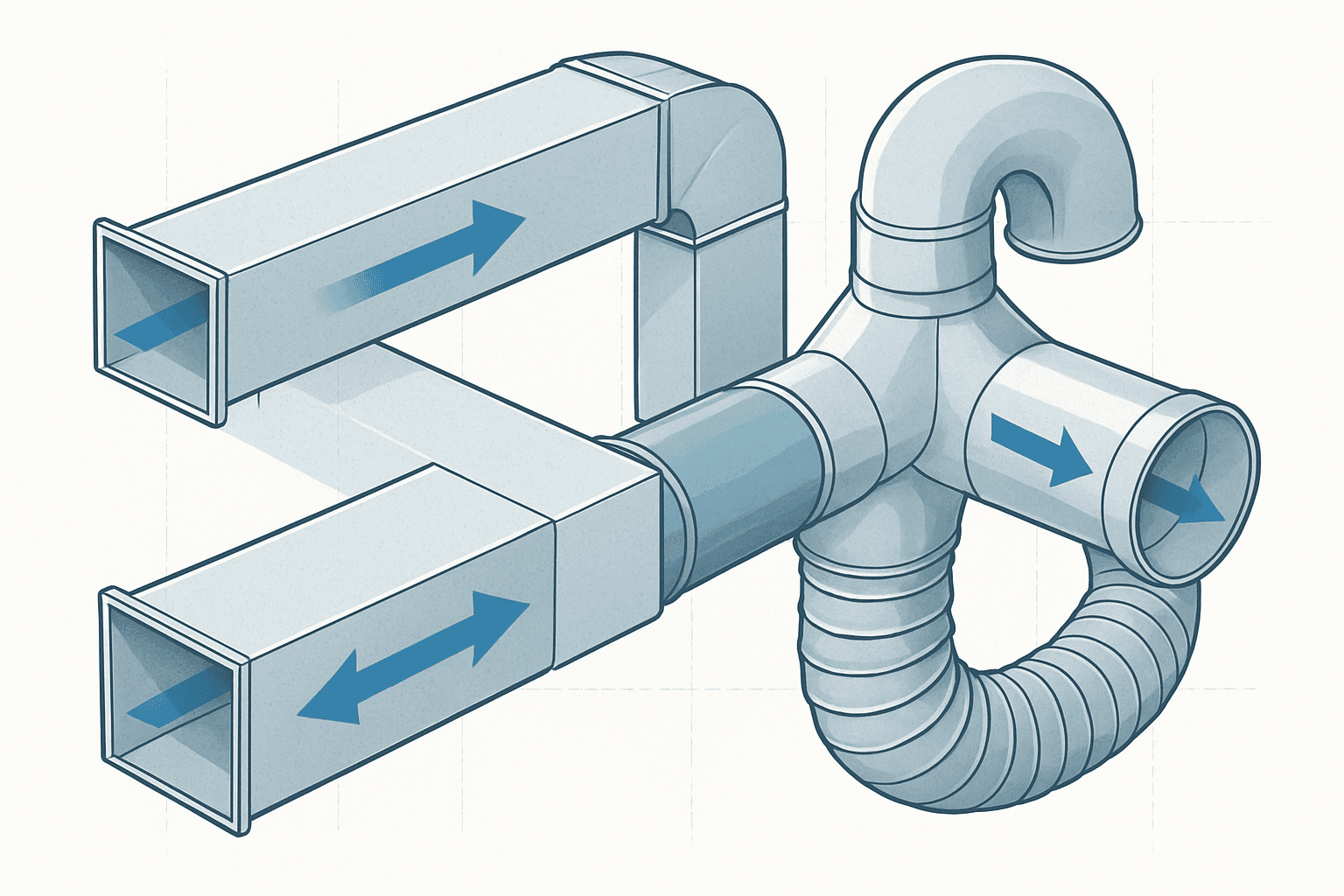

Métodos de Dimensionamento de Dutos: Escolhendo a Abordagem Certa
Para realizar o dimensionamento de dutos, existem diferentes métodos que podem ser aplicados, cada um com suas particularidades e níveis de complexidade. A escolha do método ideal dependerá da aplicação, da precisão desejada e das ferramentas disponíveis. Os mais comuns são:
Método da Velocidade Constante
Este é um dos métodos mais simples e frequentemente utilizado em projetos menos complexos. Nele, uma velocidade do ar é predefinida para cada seção do sistema de dutos HVAC. Embora seja fácil de aplicar, pode resultar em um sistema desbalanceado e com perdas de carga elevadas em trechos mais longos, impactando a eficiência do sistema de climatização. É crucial ter experiência para definir as velocidades adequadas para cada trecho, considerando o ruído em dutos e a vazão de ar necessária.
Método da Perda de Carga Constante (Fricção Constante)
Considerado um método mais equilibrado, o da perda de carga constante busca manter a perda de carga em dutos por unidade de comprimento aproximadamente igual em todo o sistema. Isso ajuda a garantir uma distribuição de ar mais uniforme e a otimizar o consumo de energia. É um método que exige um pouco mais de cálculo, mas que oferece resultados mais precisos e eficientes para a rede de dutos. A utilização de ábacos ou softwares específicos facilita bastante o processo de determinação do diâmetro de duto e da seção transversal do duto.
Método da Recuperação Estática (Pressão Estática Constante)
Este é o método mais sofisticado e preciso, ideal para sistemas de grande porte e complexidade. O objetivo é balancear a pressão estática em cada ramal, garantindo que a pressão disponível para os difusores seja a mesma, independentemente do comprimento do duto. Embora exija cálculos mais elaborados e um bom entendimento da dinâmica do escoamento de ar, resulta em um sistema com excelente distribuição de ar e mínimo ruído em dutos. É o método preferido para projetos que buscam a máxima performance e economia de energia.
Independentemente do método escolhido, a base para qualquer cálculo de CFM (Cubic Feet per Minute) e o correto dimensionamento de dutos de ventilação é o conhecimento das características do ambiente, a carga térmica e as normas técnicas aplicáveis. A prática leva à perfeição, e a familiaridade com as ferramentas de cálculo é fundamental.
Pronto para aplicar esse conhecimento na prática?
Use agora nossa Calculadora de Vazão de Ar e otimize o dimensionamento dos seus dutos com precisão profissional.
👉 Acesse a calculadora e domine o fluxo de ar nos seus projetos HVAC!

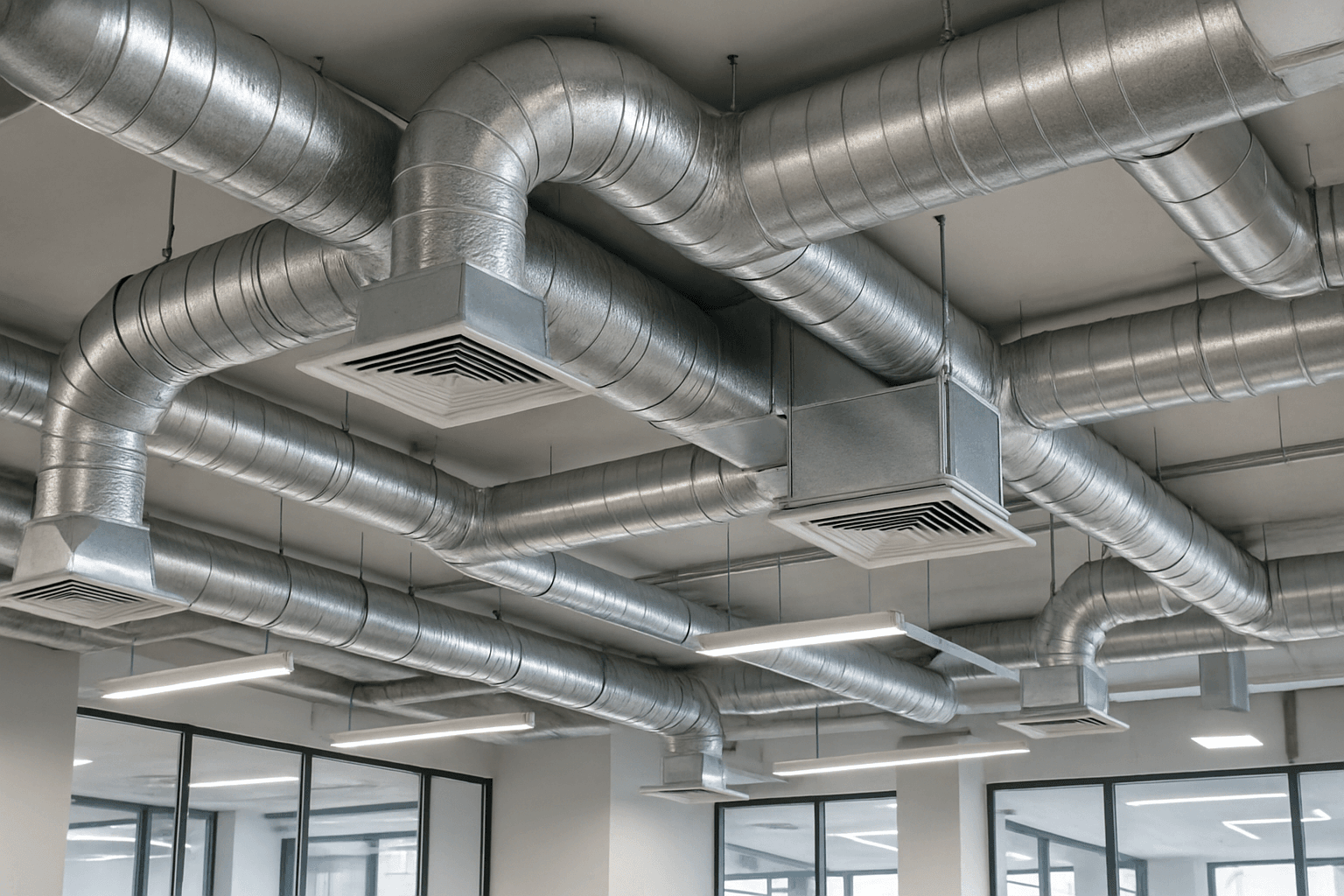

Dimensionamento de Dutos na Prática: Passo a Passo e Erros a Evitar
Agora que entendemos a teoria por trás do dimensionamento de dutos, vamos mergulhar na prática. Para refrigeristas e técnicos em HVAC, a aplicação correta desses conceitos é o que garante o sucesso do projeto. Eu sempre digo que a experiência de campo é inestimável, mas a base teórica sólida é o que nos permite inovar e resolver problemas complexos.
Passo a Passo para um Dimensionamento Eficaz
1.Levantamento de Dados: Antes de qualquer cálculo, é fundamental coletar todas as informações do ambiente: área, altura do pé-direito, tipo de ocupação, carga térmica, e as características do equipamento de climatização. A vazão de ar total necessária (em CFM) é o ponto de partida para o dimensionamento de dutos.
2.Definição do Layout: Desenhe o layout do sistema de dutos, incluindo a localização das unidades de tratamento de ar, difusores, grelhas e ramificações. Pense na rede de dutos como um sistema circulatório, onde o ar precisa fluir de forma eficiente para todos os pontos.
3.Cálculo da Perda de Carga: Este é um dos pontos mais críticos. A perda de carga em dutos ocorre devido ao atrito do ar com as paredes do duto e às singularidades (curvas, reduções, ramificações). Utilize tabelas, ábacos ou softwares específicos para calcular a perda de carga em cada trecho. Lembre-se que a pressão estática do ventilador deve ser suficiente para vencer todas as perdas.
4.Dimensionamento das Seções: Com base na vazão de ar e na perda de carga admissível, determine a seção transversal do duto e o diâmetro de duto para cada trecho. A velocidade do ar em dutos é um fator importante aqui; velocidades muito altas podem gerar ruído e perdas excessivas, enquanto velocidades muito baixas podem comprometer a distribuição.
5.Balanceamento: Após a instalação, o balanceamento de dutos é essencial para garantir que a vazão de ar planejada chegue a cada ambiente. Isso envolve o ajuste de dampers e a medição da vazão em cada difusor.
Erros Comuns no Dimensionamento de Dutos e Como Evitá-los
Mesmo os profissionais mais experientes podem cometer erros. Aqui estão alguns dos mais frequentes que observo no dimensionamento de dutos:
•Subestimar a Perda de Carga: Um erro clássico. Não considerar adequadamente as perdas em curvas e transições pode levar a um sistema subdimensionado e ineficiente. Sempre utilize os fatores de perda de carga corretos para cada tipo de singularidade.
•Ignorar o Ruído: O ruído em dutos é um problema comum em sistemas mal dimensionados. Velocidades excessivas do ar são as principais culpadas. Mantenha as velocidades dentro dos limites recomendados pelas normas para evitar reclamações futuras.
•Não Considerar o Isolamento Térmico: O isolamento térmico em dutos é fundamental para evitar perdas de calor ou ganho de calor indesejados, especialmente em dutos que passam por áreas não climatizadas. A falta de isolamento impacta diretamente a eficiência do sistema de climatização.
•Falta de Flexibilidade: Projetar uma rede de dutos sem considerar futuras modificações ou expansões pode gerar grandes dores de cabeça. Pense a longo prazo e projete com alguma margem para ajustes.
•Confiar Apenas na Intuição: Embora a experiência seja valiosa, o cálculo de dutos deve ser baseado em princípios de engenharia e normas técnicas. A intuição pode complementar, mas nunca substituir o rigor técnico.
Lembre-se, o dimensionamento de dutos é uma arte e uma ciência. A combinação de conhecimento técnico, ferramentas adequadas e experiência prática é a receita para o sucesso. As normas para dutos, como as da ABNT e ASHRAE, são seus melhores amigos nesse processo, fornecendo diretrizes e parâmetros seguros para o escoamento de ar e a distribuição de ar ideal.
Detalhando os Métodos de Dimensionamento
Vamos aprofundar um pouco mais em cada método, pois a compreensão de suas nuances é vital para um dimensionamento de dutos preciso e eficiente.
Método da Velocidade Constante: Simplicidade com Cautela
Este método, apesar de sua simplicidade, exige um bom senso prático. A escolha da velocidade do ar em dutos é empírica e baseada em tabelas que consideram o tipo de ambiente (residencial, comercial, industrial) e o nível de ruído aceitável. Por exemplo, em ambientes residenciais, velocidades mais baixas (2-4 m/s) são preferíveis para evitar ruído em dutos, enquanto em aplicações industriais, velocidades mais altas (8-12 m/s) podem ser toleradas.
O desafio é que, ao manter a velocidade constante, a perda de carga em dutos varia ao longo do sistema, o que pode levar a um desequilíbrio na distribuição de ar se não for compensado por dampers. É um método rápido para estimativas iniciais, mas para sistemas mais complexos, suas limitações se tornam evidentes. O cálculo de dutos por este método é mais direto, mas a otimização da eficiência do sistema de climatização pode ser comprometida.
Método da Perda de Carga Constante: Equilíbrio e Eficiência
Este método é amplamente utilizado por oferecer um bom balanço entre simplicidade e precisão. A ideia é que a perda de carga em dutos por metro de comprimento seja a mesma em todos os trechos principais. Isso resulta em um sistema mais equilibrado, onde o ar é distribuído de forma mais uniforme com menor necessidade de ajustes finos. Para aplicar este método, você precisará de ábacos ou softwares que relacionam vazão, perda de carga e seção transversal do duto. O processo envolve:
1.Determinar a vazão de ar para cada trecho do sistema de dutos HVAC.
2.Definir uma perda de carga unitária (ex: 0.1 Pa/m) que será aplicada a todo o sistema.
3.Utilizar o ábaco ou software para encontrar a seção transversal do duto e o diâmetro de duto correspondente para cada trecho, considerando a vazão e a perda de carga unitária. Este método minimiza a perda de carga em dutos e otimiza a pressão estática.
Método da Recuperação Estática: A Precisão Máxima
Este é o método mais avançado e complexo, mas que oferece os melhores resultados em termos de distribuição de ar e eficiência do sistema de climatização. O princípio é que a pressão estática recuperada após cada ramificação compensa a perda de carga por atrito no trecho seguinte, garantindo que a pressão total nos pontos de descarga (difusores) seja a mesma. Isso significa que o ar será entregue com a mesma força em todos os pontos, independentemente da distância da unidade de tratamento de ar.
A aplicação deste método requer um conhecimento aprofundado da dinâmica dos fluidos e o uso de softwares de simulação. É ideal para grandes edifícios comerciais, hospitais e indústrias, onde a precisão na vazão de ar e o controle do ruído em dutos são cruciais. O projeto de dutos com este método é mais demorado, mas o retorno em performance e economia de energia é significativo. A complexidade do cálculo de CFM e da perda de carga em dutos é maior, mas o resultado final é um sistema otimizado para o escoamento de ar.
Aprofundando nos Erros Comuns e Suas Soluções
Minha experiência de anos no campo me mostrou que, muitas vezes, os erros no dimensionamento de dutos não são por falta de conhecimento, mas por pressa, falta de atenção aos detalhes ou subestimação de fatores que parecem pequenos, mas que têm um impacto gigante no resultado final. Vamos detalhar alguns desses erros e como você pode evitá-los para garantir a excelência em seus projetos.
Erro 1: Subestimar a Perda de Carga em Singularidades
É tentador focar apenas no comprimento dos dutos, mas as curvas, transições, ramificações e dampers são verdadeiros vilões quando o assunto é perda de carga em dutos. Cada mudança de direção ou de seção transversal gera turbulência e, consequentemente, perda de energia. Um erro comum é usar fatores de perda de carga genéricos ou ignorar completamente as singularidades.
Isso leva a um sistema onde o ventilador precisa trabalhar muito mais para empurrar o ar, aumentando o consumo de energia e diminuindo a vida útil do equipamento. Para evitar isso, sempre utilize tabelas e softwares que forneçam os coeficientes de perda de carga específicos para cada tipo de singularidade. Lembre-se que a pressão estática do sistema é a soma de todas essas perdas.
Erro 2: Ignorar o Impacto do Ruído em Dutos
O conforto acústico é tão importante quanto o térmico. Um sistema de climatização que gera muito ruído em dutos é um problema sério para o usuário final. A principal causa de ruído é a velocidade do ar em dutos excessiva. Em ambientes como escritórios, residências ou hospitais, a velocidade do ar deve ser mantida em níveis baixos para evitar o assobio e o zumbido. Muitos profissionais, na tentativa de economizar material ou espaço, acabam utilizando dutos menores, o que aumenta a velocidade do ar e, consequentemente, o ruído.
A solução é dimensionar os dutos para velocidades adequadas ao ambiente, mesmo que isso signifique dutos com maior seção transversal do duto. Além disso, o uso de atenuadores de ruído e o correto isolamento térmico em dutos também contribuem para um ambiente mais silencioso. O dimensionamento de dutos deve sempre considerar o equilíbrio entre performance e conforto.
Erro 3: Negligenciar o Isolamento Térmico em Dutos
O isolamento térmico em dutos é um componente muitas vezes subestimado, mas que desempenha um papel crucial na eficiência do sistema de climatização. Dutos que passam por forros, telhados ou áreas não climatizadas sem isolamento adequado podem ter perdas ou ganhos de calor significativos. Isso significa que o ar que chega aos ambientes não estará na temperatura desejada, forçando o equipamento a trabalhar mais para compensar, elevando o consumo de energia. Além disso, a falta de isolamento pode levar à condensação, causando gotejamento e danos estruturais. Sempre especifique o tipo e a espessura de isolamento adequados para cada aplicação, considerando as condições ambientais e as normas para dutos. Um bom projeto de dutos inclui um plano detalhado de isolamento.
Erro 4: Falta de Flexibilidade no Projeto da Rede de Dutos
Um sistema de climatização é um investimento de longo prazo. As necessidades de um ambiente podem mudar ao longo do tempo, seja por uma nova configuração de layout, aumento de ocupação ou instalação de novos equipamentos. Projetar uma rede de dutos sem considerar essa flexibilidade pode gerar custos altíssimos em futuras modificações. Pense em pontos de acesso para manutenção, dampers de balanceamento de fácil ajuste e a possibilidade de adicionar ramificações no futuro. Um dimensionamento de dutos inteligente prevê essas eventualidades, tornando o sistema mais adaptável e duradouro. A distribuição de ar deve ser pensada para o presente e para o futuro.
Erro 5: Desconsiderar o Balanceamento de Dutos na Instalação
O balanceamento de dutos é a etapa final e crucial para garantir que o escoamento de ar seja uniforme e que a vazão de ar planejada chegue a cada ambiente. Muitos projetos são bem dimensionados no papel, mas falham na execução porque o balanceamento é negligenciado. Sem um balanceamento adequado, alguns ambientes podem receber ar demais, enquanto outros ficam com ar de menos, resultando em desconforto e ineficiência.
Utilize anemômetros e balômetros para medir a vazão em cada difusor e ajuste os dampers até que os valores estejam de acordo com o projeto. O cálculo de CFM é apenas o começo; o balanceamento é a prova de fogo da instalação. É a garantia de que o dimensionamento de dutos foi bem-sucedido na prática.
Mitos e Curiosidades sobre o Dimensionamento de Dutos
No campo da climatização, assim como em qualquer área técnica, surgem mitos e curiosidades que podem confundir até mesmo os profissionais mais dedicados. Desvendar esses pontos é essencial para um dimensionamento de dutos mais assertivo e para evitar práticas que, embora populares, não são as mais eficientes. Vamos explorar alguns deles:
Mito 1: Dutos Maiores Sempre Significam Melhor Desempenho
Um dos mitos mais persistentes é que “quanto maior o duto, melhor“. A lógica por trás disso é que um duto maior oferece menos resistência ao fluxo de ar. Embora seja verdade que um duto superdimensionado terá menor perda de carga em dutos e menor velocidade do ar em dutos, isso não se traduz automaticamente em melhor desempenho ou maior eficiência. Dutos muito grandes ocupam mais espaço, são mais caros para fabricar e instalar, e podem levar a velocidades de ar tão baixas que a distribuição de ar se torna ineficaz, resultando em estratificação e pontos mortos.
O dimensionamento de dutos ideal busca o equilíbrio entre a vazão necessária, a perda de carga aceitável e o custo-benefício. Um duto corretamente dimensionado é aquele que atende à vazão de ar com a menor pressão estática e o mínimo ruído em dutos, sem ser excessivamente grande.
Mito 2: O Isolamento Térmico é Apenas para Economia de Energia
Embora a economia de energia seja um benefício primário do isolamento térmico em dutos, não é o único. O isolamento também desempenha um papel crucial na prevenção da condensação. Em climas úmidos, o ar quente e úmido externo pode entrar em contato com a superfície fria dos dutos (que transportam ar refrigerado), causando a formação de orvalho e gotejamento. Isso pode levar a danos estruturais, crescimento de mofo e problemas de qualidade do ar interno. Portanto, o isolamento térmico em dutos é vital para a integridade do edifício e a saúde dos ocupantes, além de otimizar a eficiência do sistema de climatização. Um bom projeto de dutos sempre inclui um plano de isolamento robusto.
Curiosidade: A Importância da Seção Transversal do Duto na Acústica
Você sabia que a forma da seção transversal do duto pode influenciar o ruído em dutos? Dutos retangulares, especialmente aqueles com grandes dimensões e pouca altura, podem vibrar e gerar ruído de baixa frequência. Dutos redondos, por sua vez, tendem a ser mais rígidos e menos propensos a vibrar, resultando em um sistema mais silencioso. No entanto, dutos retangulares são frequentemente preferidos por sua facilidade de instalação em espaços limitados. O segredo para um dimensionamento de dutos acústico é considerar a forma, a velocidade do ar e a utilização de materiais que absorvam o som, como o revestimento interno de dutos. O cálculo de dutos deve ir além da vazão e da pressão, abrangendo também o conforto acústico.
Curiosidade: O Impacto da Rugosidade Interna do Duto
A rugosidade interna do material do duto é um fator que afeta diretamente a perda de carga em dutos. Materiais mais rugosos, como dutos de alvenaria ou com superfícies internas irregulares, causam maior atrito com o ar, aumentando a resistência ao fluxo. Dutos de chapa galvanizada lisos, por exemplo, oferecem menor resistência. Embora a diferença possa parecer pequena em um único trecho, em uma rede de dutos extensa, o efeito acumulado pode ser significativo. Por isso, a escolha do material e a qualidade da fabricação dos dutos são importantes para a eficiência do sistema de climatização e para um dimensionamento de dutos preciso. A seção transversal do duto e o material trabalham juntos para otimizar o escoamento de ar.
A Importância da Experiência no Dimensionamento de Dutos
É fundamental ressaltar que o dimensionamento de dutos não é apenas uma questão de aplicar fórmulas e tabelas. A experiência prática, a intuição desenvolvida ao longo dos anos e a capacidade de prever problemas são tão importantes quanto o conhecimento técnico. Um bom profissional de HVAC sabe que cada projeto de dimensionamento de dutos é único e apresenta seus próprios desafios.
A habilidade de adaptar os métodos de dimensionamento de dutos às particularidades de cada instalação é o que diferencia os especialistas. O dimensionamento de dutos é uma arte que se aprimora com a prática e o estudo contínuo. A perda de carga em dutos e a velocidade do ar em dutos são fatores que exigem atenção constante no dimensionamento de dutos.
O Futuro do Dimensionamento de Dutos: Tecnologia e Inovação
O campo do dimensionamento de dutos está em constante evolução. Novas tecnologias, como softwares de modelagem 3D e simulação de fluidos, estão tornando o processo de dimensionamento de dutos mais preciso e eficiente. A integração de inteligência artificial e aprendizado de máquina promete revolucionar ainda mais o dimensionamento de dutos, permitindo otimizações em tempo real e a identificação de soluções inovadoras para a rede de dutos. Manter-se atualizado com essas tendências é crucial para qualquer profissional que deseje se destacar no dimensionamento de dutos e no mercado de HVAC. O dimensionamento de dutos é um pilar para a eficiência do sistema de climatização.
Ferramentas Essenciais para o Dimensionamento de Dutos
Para facilitar o processo de dimensionamento de dutos, diversas ferramentas estão disponíveis no mercado. Desde calculadoras online simples até softwares complexos de modelagem e simulação, a escolha depende da escala e complexidade do seu projeto. Eu, particularmente, sempre recomendo a utilização de ferramentas que permitam a visualização da rede de dutos em 3D, pois isso ajuda a identificar possíveis interferências e otimizar o layout. Lembre-se que o dimensionamento de dutos é um processo iterativo, e a capacidade de testar diferentes cenários é crucial.
A perda de carga em dutos e a velocidade do ar em dutos são parâmetros que podem ser facilmente ajustados e visualizados com o auxílio dessas ferramentas, garantindo um dimensionamento de dutos mais preciso e eficiente. O dimensionamento de dutos é a base para um sistema de climatização de alta performance.
O Impacto do Dimensionamento de Dutos na Qualidade do Ar Interno
Um aspecto frequentemente negligenciado no dimensionamento de dutos é o seu impacto direto na qualidade do ar interno (QAI). Dutos mal dimensionados podem levar a velocidades de ar inadequadas, o que pode resultar em acúmulo de poeira, microrganismos e outros contaminantes. A falta de um escoamento de ar eficiente impede a renovação adequada do ar, criando ambientes insalubres. Além disso, um dimensionamento de dutos que não considera a filtragem adequada pode comprometer a remoção de partículas nocivas.
A escolha correta da seção transversal do duto e a atenção à vazão de ar são cruciais para garantir que o sistema de dutos não apenas climatize, mas também promova um ambiente saudável. O dimensionamento de dutos é, portanto, uma questão de saúde pública.
A Relação entre Dimensionamento de Dutos e Sustentabilidade
No cenário atual, a sustentabilidade é um pilar fundamental em qualquer projeto. O dimensionamento de dutos desempenha um papel vital na construção de edifícios mais sustentáveis. Um sistema de dutos otimizado minimiza a perda de carga em dutos, reduzindo a energia necessária para movimentar o ar e, consequentemente, diminuindo a pegada de carbono do edifício.
A escolha de materiais sustentáveis para o dimensionamento de dutos e o uso de técnicas que prolongam a vida útil do sistema também contribuem para a sustentabilidade. O dimensionamento de dutos eficiente é um investimento no futuro, tanto para o cliente quanto para o planeta. A eficiência do sistema de climatização começa com um bom dimensionamento de dutos.
Desafios e Soluções no Dimensionamento de Dutos para Reformas
O dimensionamento de dutos em projetos de reforma apresenta desafios únicos. Muitas vezes, o espaço disponível é limitado, e a integração com estruturas existentes pode ser complexa. Nesses casos, a criatividade e o conhecimento aprofundado em dimensionamento de dutos são essenciais. A utilização de dutos flexíveis em trechos curtos, a otimização de curvas e transições para minimizar a perda de carga em dutos, e a aplicação de softwares de modelagem 3D são estratégias que podem facilitar o dimensionamento de dutos em reformas. O objetivo é sempre alcançar a melhor distribuição de ar possível, mesmo com as restrições existentes. O dimensionamento de dutos em reformas exige um olhar atento e soluções inovadoras.
Conclusão: Domine o Dimensionamento de Dutos e Transforme Seus Projetos
Chegamos ao fim de nossa jornada pelo fascinante mundo do dimensionamento de dutos. Espero que este guia tenha desmistificado muitos conceitos e fornecido as ferramentas necessárias para que você, refrigerista, técnico em HVAC ou entusiasta, possa aplicar com confiança os princípios do dimensionamento de dutos de ar em seus próximos projetos. Lembre-se: um sistema de dutos bem projetado não é apenas uma questão de técnica, mas de responsabilidade com a eficiência, o conforto e a sustentabilidade.
Dominar o cálculo de dutos e entender a fundo a perda de carga em dutos é o que o diferenciará no mercado. É a capacidade de entregar soluções que realmente funcionam, que economizam energia e que proporcionam o bem-estar que seus clientes buscam. Continue estudando, aplicando e compartilhando seu conhecimento. A troca de experiências é fundamental para o crescimento de nossa comunidade.
Comente sua experiência: Você já enfrentou desafios no dimensionamento de dutos? Quais dicas você daria para quem está começando? Compartilhe suas histórias e conhecimentos abaixo! E se este artigo foi útil, compartilhe com um técnico ou colega que também busca aprimorar suas habilidades em HVAC. Juntos, construímos um setor mais eficiente e profissional.
FAQ: Perguntas Comuns sobre Dimensionamento de Dutos
Para ajudar a consolidar o conhecimento e esclarecer dúvidas frequentes, compilei algumas perguntas que técnicos iniciantes e até mesmo alguns mais experientes costumam fazer sobre o dimensionamento de dutos.
1. Qual a diferença entre perda de carga estática e dinâmica?
A perda de carga em dutos pode ser dividida em estática e dinâmica. A perda de carga estática refere-se à resistência ao fluxo de ar causada pelo atrito com as paredes do duto e pelas singularidades (curvas, ramificações, etc.). Já a perda de carga dinâmica está relacionada à energia necessária para acelerar ou desacelerar o ar, como na entrada e saída de um ventilador. No dimensionamento de dutos, ambas devem ser consideradas para garantir que o ventilador tenha pressão suficiente para movimentar o ar por todo o sistema.
2. Como a velocidade do ar afeta o ruído em dutos?
A velocidade do ar em dutos é um fator crítico para o ruído em dutos. Velocidades muito altas podem gerar turbulência excessiva, resultando em um som de assobio ou zumbido indesejável. Além disso, velocidades elevadas aumentam a perda de carga em dutos, exigindo mais energia do ventilador. Por isso, é fundamental seguir as recomendações de velocidade máxima para cada tipo de aplicação e ambiente, buscando um equilíbrio entre o fluxo de ar necessário e o conforto acústico.
3. É possível usar dutos flexíveis em todo o sistema?
Embora os dutos flexíveis sejam práticos e fáceis de instalar, eles geralmente não são recomendados para todo o sistema de dutos HVAC. Dutos flexíveis tendem a ter uma perda de carga em dutos maior devido à sua superfície interna irregular e à facilidade de serem comprimidos ou dobrados de forma inadequada. O ideal é utilizá-los em trechos curtos, como conexões finais aos difusores, e sempre esticados ao máximo para minimizar a resistência ao fluxo de ar. O dimensionamento de dutos principais deve priorizar dutos rígidos para maior eficiência.
4. O que é o balanceamento de dutos e por que é importante?
O balanceamento de dutos é o processo de ajustar o fluxo de ar em cada ramal e difusor do sistema para garantir que a distribuição de ar seja uniforme e que cada ambiente receba a quantidade de ar climatizado necessária. É crucial porque, mesmo com um dimensionamento de dutos perfeito, variações na instalação ou nas características dos componentes podem causar desequilíbrios. Um sistema desbalanceado pode resultar em áreas super ou sub-climatizadas, comprometendo o conforto e a eficiência do sistema de climatização. O balanceamento é feito com o uso de dampers e medições precisas de vazão.
5. Quais normas devo seguir para o dimensionamento de dutos no Brasil?
No Brasil, as principais normas para dutos e sistemas de climatização são as da ABNT (Associação Brasileira de Normas Técnicas). A ABNT NBR 16401, por exemplo, aborda instalações de ar-condicionado. Além disso, as diretrizes da ASHRAE (American Society of Heating, Refrigerating and Air-Conditioning Engineers) são amplamente reconhecidas e utilizadas como referência global para o projeto de dutos e sistemas HVAC. Consultar essas fontes é fundamental para garantir a segurança, eficiência e conformidade do seu dimensionamento de dutos.
