Como Calcular a Vazão de Ar: Guia Prático com Calculadora Online

Como profissional da área de HVAC, sei que a precisão é tudo. E quando falamos em sistemas de ventilação e ar condicionado, a calculadora de vazão de ar é uma ferramenta indispensável. Ela nos permite determinar o volume exato de ar necessário para garantir o conforto térmico, a qualidade do ar interior e a eficiência energética de qualquer ambiente. Neste artigo, vamos mergulhar fundo no universo da vazão de ar, desmistificando o cálculo de CFM e mostrando como você pode aplicar esse conhecimento para otimizar seus projetos. Prepare-se para dominar o fluxo de ar como nunca antes!

O que é CFM e por que é crucial?

CFM, ou Pés Cúbicos por Minuto (Cubic Feet per Minute), é a unidade de medida que quantifica o volume de ar que se move através de um determinado espaço em um minuto. Em termos mais simples, é a vazão de ar de um sistema. Para nós, profissionais de HVAC, entender e calcular o CFM é absolutamente fundamental. Não se trata apenas de mover o ar, mas de movê-lo na quantidade certa para atingir os objetivos de climatização e qualidade do ar.

Imagine um ambiente onde o ar não é renovado adequadamente. Além do desconforto térmico, teríamos acúmulo de poluentes, odores e até mesmo umidade excessiva. É aqui que a vazão de ar entra em cena como um dos pilares do bom funcionamento de qualquer sistema de ventilação ou ar condicionado. Um cálculo de CFM preciso garante que o equipamento selecionado seja capaz de entregar o volume de ar necessário para as condições específicas do ambiente, evitando problemas como sobrecarga do sistema, consumo excessivo de energia ou, o que é pior, um ambiente insalubre e ineficiente.

A Importância do Cálculo de CFM no HVAC

No setor de HVAC, o cálculo de CFM é a base para o dimensionamento correto de equipamentos como ventiladores, exaustores, dutos de ar e até mesmo para a seleção de filtros. Sem um CFM adequado, um sistema pode:

•Subdimensionado: Não remover calor ou poluentes de forma eficiente, resultando em desconforto, baixa qualidade do ar e ineficácia do sistema.

•Superdimensionado: Consumir energia desnecessariamente, gerar ruído excessivo e criar correntes de ar incômodas.

Minha experiência em campo me mostra que muitos problemas em instalações de ar condicionado e ventilação poderiam ser evitados com um dimensionamento de dutos e equipamentos baseado em um cálculo de vazão de ar preciso. É por isso que a calculadora de vazão de ar se torna uma aliada tão poderosa em nosso dia a dia.

Como a Calculadora de Vazão de Ar (CFM) Funciona

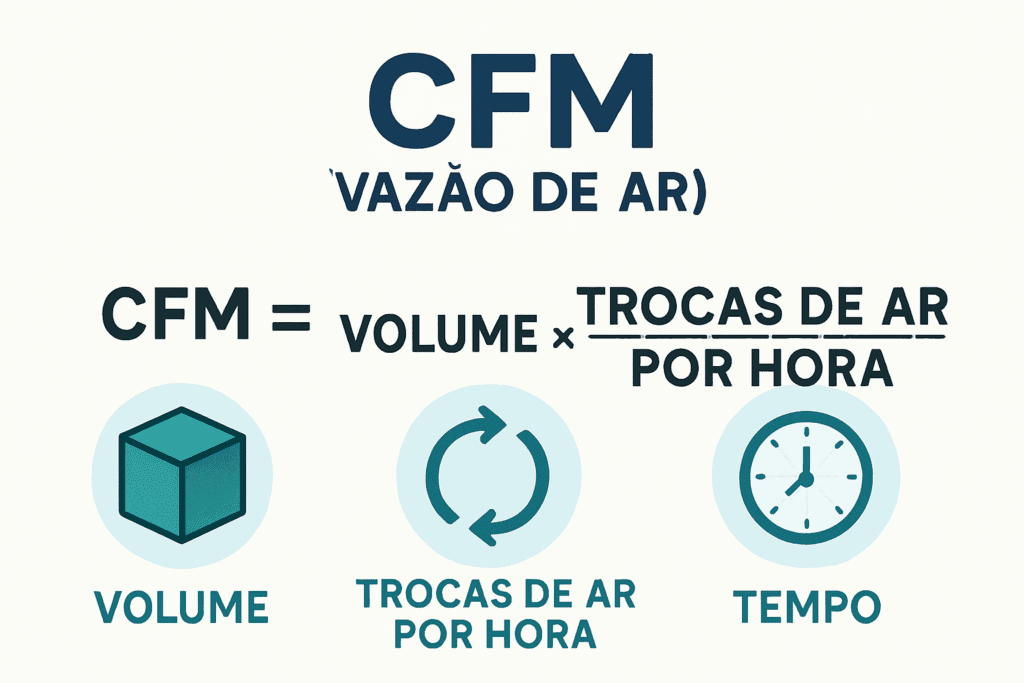

Calcular a vazão de ar ideal para um ambiente envolve mais do que apenas a área. Precisamos considerar o volume do espaço e a taxa de renovação de ar necessária para a sua finalidade. A fórmula básica para o cálculo de CFM é:

CFM = (Volume do Ambiente em Pés Cúbicos × Trocas de Ar por Hora) / 60

Vamos detalhar cada componente:

Volume do Ambiente

O volume é o primeiro passo e é calculado multiplicando o comprimento, a largura e a altura do ambiente. Se você tem as medidas em metros, como na nossa calculadora de vazão de ar, ela faz a conversão automática para pés cúbicos (1 metro cúbico ≈ 35.3147 pés cúbicos). Por exemplo, um ambiente de 5m x 4m x 2.7m tem um volume de 54 m³, que equivale a aproximadamente 1906.99 pés cúbicos. Este é o ponto de partida para determinar o volume de ar a ser movimentado.

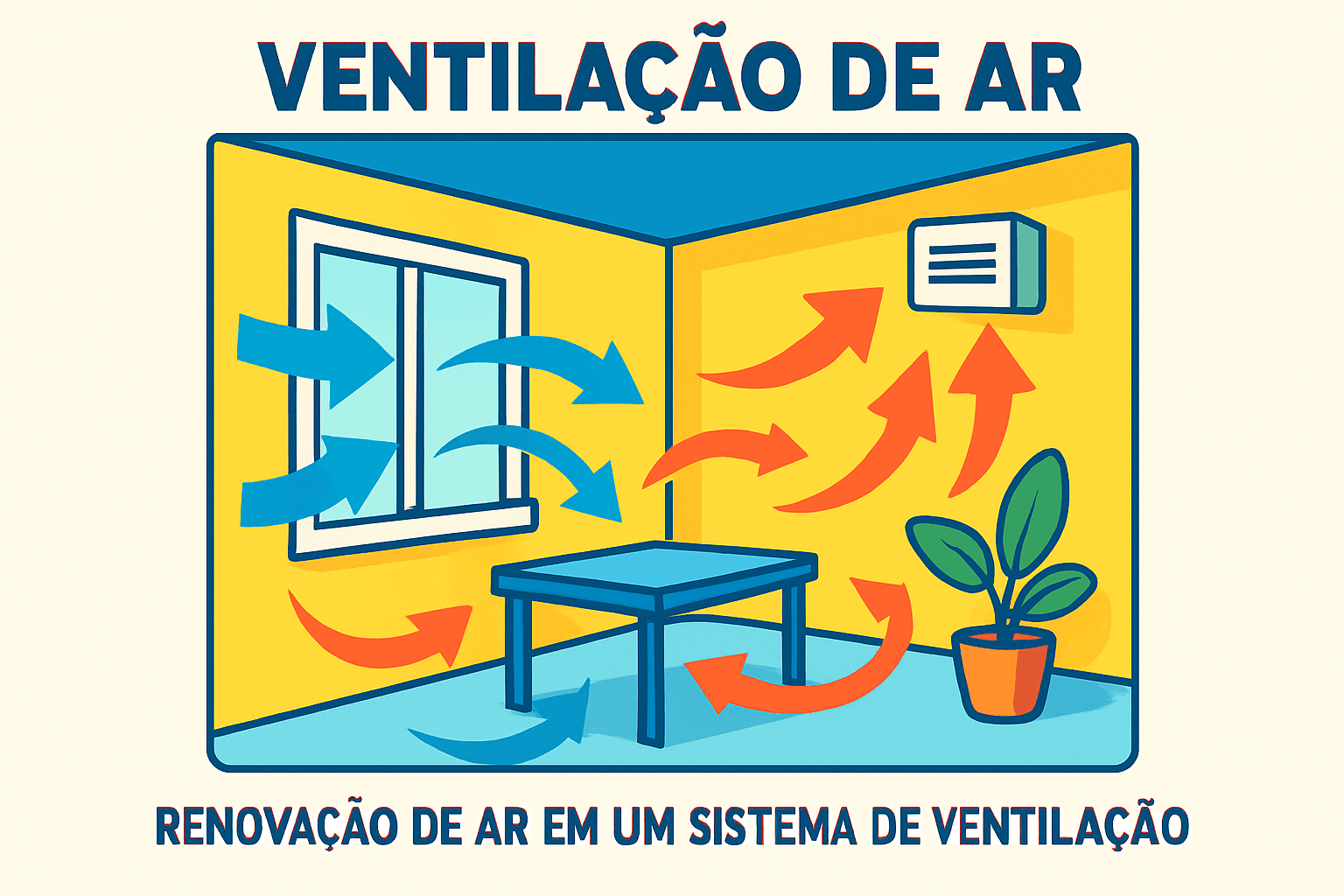

Trocas de Ar por Hora

Este é um fator crucial e depende diretamente da aplicação do ambiente. A taxa de renovação de ar, ou o número de trocas de ar por hora, indica quantas vezes o volume total de ar do ambiente deve ser substituído em uma hora. Ambientes diferentes exigem diferentes taxas de renovação:

•Residências: Geralmente de 6 a 8 trocas/hora.

•Escritórios: De 8 a 10 trocas/hora.

•Comercial Leve (lojas, restaurantes): De 10 a 12 trocas/hora.

•Comercial Pesado (cozinhas industriais, academias): De 12 a 15 trocas/hora.

•Laboratórios: Podem exigir de 15 a 20 trocas/hora ou mais, dependendo da criticidade.

Nossa calculadora de vazão de ar simplifica isso, oferecendo opções pré-definidas que já consideram as médias recomendadas para cada tipo de aplicação, garantindo que o cálculo de ventilação seja adequado à função do espaço.

Fatores de Ajuste e Considerações Especiais

Além do volume e das trocas de ar, a calculadora de vazão de ar incorpora fatores de ajuste importantes para um dimensionamento ainda mais preciso. Minha experiência me diz que ignorar esses detalhes pode levar a sistemas ineficientes ou com problemas de desempenho. Alguns exemplos incluem:

•Filtros Especiais (HEPA, Carvão Ativado): A presença desses filtros aumenta a resistência ao fluxo de ar, exigindo um CFM maior para compensar a perda de carga. Nossa calculadora adiciona um ajuste de +15% para essa condição.

•Pressão Positiva/Negativa: Ambientes que requerem pressão positiva (para evitar a entrada de contaminantes) ou negativa (para conter contaminantes) demandam um fluxo de ar adicional para manter essa condição. Um ajuste de +10% é aplicado para pressão positiva.

•Dutos de Ar e Perdas de Carga: Embora a calculadora forneça o CFM necessário no ambiente, é vital lembrar que o sistema de dutos de ar e outros componentes (curvas, grelhas, etc.) geram perdas de carga. O dimensionamento de dutos é uma etapa posterior que deve considerar essas perdas para garantir que o ventilador entregue o CFM calculado no ponto de uso. Sempre recomendo arredondar o valor de CFM para cima para ter uma margem de segurança e compensar essas perdas inerentes ao sistema de exaustão ou insuflamento.

Utilizar uma calculadora de vazão de ar como a que disponibilizamos no Blog Climatiza é uma forma prática e eficiente de realizar esses cálculos complexos, garantindo que você tenha um ponto de partida sólido para seus projetos de ventilação mecânica e engenharia térmica.

Benefícios de Usar uma Calculadora de Vazão de Ar (CFM)

A utilização de uma calculadora de vazão de ar traz inúmeros benefícios para o profissional de HVAC, desde o planejamento até a execução e manutenção de sistemas. Para mim, a principal vantagem é a agilidade e a precisão que ela oferece, eliminando a necessidade de cálculos manuais complexos e reduzindo a margem de erro.

Otimização de Projetos e Economia de Energia

Com um cálculo de CFM preciso, você pode dimensionar equipamentos de forma otimizada, evitando a compra de máquinas superdimensionadas ou subdimensionadas. Isso se traduz diretamente em economia de energia para o cliente, já que o sistema operará na sua capacidade ideal, sem desperdícios. Um bom dimensionamento de dutos e a seleção correta de ventiladores, baseados na vazão de ar necessária, garantem que o sistema de ventilação mecânica funcione de maneira eficiente e econômica.

Melhoria da Qualidade do Ar Interior

Um dos aspectos mais críticos da engenharia térmica e do HVAC é a qualidade do ar interior. A taxa de renovação de ar adequada, garantida por um CFM bem calculado, é essencial para remover poluentes, odores, umidade e CO2, criando um ambiente mais saudável e confortável. Em locais como hospitais, laboratórios ou indústrias, onde a qualidade do ar é vital, a precisão do cálculo de vazão de ar é inegociável.

Casos de Uso Práticos da Calculadora de Vazão de Ar

A calculadora de vazão de ar é uma ferramenta versátil que pode ser aplicada em diversas situações:

•Dimensionamento de Exaustores: Para cozinhas industriais, banheiros ou áreas com geração de fumaça/vapores, o cálculo de CFM é crucial para selecionar o exaustor com capacidade de remover eficientemente o ar contaminado.

•Sistemas de Ventilação para Ambientes Específicos: Em galpões industriais, academias ou data centers, onde a carga térmica e a necessidade de renovação de ar são elevadas, a calculadora de vazão de ar ajuda a determinar o fluxo de ar necessário para manter as condições ideais.

•Projetos de Pressurização: Em escadas de incêndio ou áreas limpas, a manutenção de pressão positiva exige um controle rigoroso da vazão de ar para evitar a entrada de fumaça ou contaminantes.

•Otimização de Sistemas Existentes: Ao analisar um sistema que não está performando como deveria, a calculadora de vazão de ar pode ajudar a identificar se o problema está no CFM entregue versus o CFM necessário, auxiliando no diagnóstico e na proposição de soluções.

Em resumo, a calculadora de vazão de ar não é apenas uma ferramenta de cálculo; é um recurso estratégico que empodera o profissional de HVAC a tomar decisões mais informadas, resultando em projetos mais eficientes, econômicos e que realmente atendem às necessidades dos usuários. É a sua aliada para garantir que cada metro cúbico de ar esteja no lugar certo, na hora certa.

Dê um Salto na Sua Carreira em HVAC: Torne-se um Especialista Certificado!

Dominar o cálculo de CFM e a vazão de ar é apenas um dos muitos conhecimentos que um profissional de HVAC de excelência precisa ter. A área de refrigeração e climatização está em constante evolução, e a demanda por técnicos qualificados e certificados só cresce. Se você busca ir além, aprofundar seus conhecimentos e se destacar no mercado, tenho uma dica valiosa para você.

VENHA Aprender uma Nova Profissão e Torne-se um Profissional Certificado em Ar Condicionado e Refrigeração Residencial. Este curso é a sua porta de entrada para um universo de oportunidades, onde você aprenderá desde os fundamentos até as técnicas mais avançadas de instalação, manutenção e dimensionamento de sistemas. Não perca a chance de transformar sua carreira e se tornar a referência que o mercado procura. Clique no link e comece sua jornada de sucesso hoje mesmo!

Acesse o Curso de Ar Condicionado e Refrigeração Residencial aqui!

Perguntas Frequentes sobre Vazão de Ar (CFM)

Para ajudar a esclarecer as dúvidas mais comuns, compilei algumas perguntas frequentes que recebo de técnicos iniciantes e consumidores curiosos sobre vazão de ar e cálculo de CFM.

1. O que é CFM e qual sua importância em sistemas de ar condicionado?

CFM (Cubic Feet per Minute) é a medida do volume de ar que passa por um ponto em um minuto. Em sistemas de ar condicionado, o CFM é crucial porque determina a quantidade de ar que o equipamento consegue movimentar para climatizar o ambiente. Um CFM inadequado pode resultar em má distribuição de temperatura, ruído excessivo e ineficiência energética. É a base para um bom dimensionamento de dutos e seleção de equipamentos.

2. Como a temperatura e a umidade afetam o cálculo de CFM?

Embora o CFM seja uma medida de volume de ar, a densidade do ar (que é afetada pela temperatura e umidade) influencia a massa de ar movimentada. Em aplicações HVAC, geralmente trabalhamos com CFM padrão (SCFM), que compensa essas variações para garantir que a capacidade térmica seja entregue. Para cálculos de engenharia térmica mais avançados, a densidade do ar é um fator importante, mas para o dimensionamento básico com a calculadora de vazão de ar, o CFM volumétrico é o foco.

3. Qual a diferença entre CFM e BTU/h?

CFM mede a vazão de ar (volume de ar movimentado por minuto), enquanto BTU/h (British Thermal Unit por hora) mede a capacidade de refrigeração ou aquecimento de um equipamento (quantidade de calor removida ou adicionada por hora). Ambos são importantes, mas servem a propósitos diferentes. O CFM garante a movimentação do ar, enquanto o BTU/h garante a capacidade térmica para o ambiente. Uma calculadora de vazão de ar foca no movimento do ar, enquanto uma calculadora de BTU foca na carga térmica.

4. Por que é importante considerar as trocas de ar por hora?

As trocas de ar por hora são um fator crítico para a qualidade do ar interior e o conforto. Elas indicam quantas vezes o volume total de ar de um ambiente é renovado em uma hora. Ambientes com alta ocupação, geração de poluentes ou umidade exigem mais trocas de ar para manter a qualidade do ar e evitar a proliferação de microrganismos. A taxa de renovação de ar é um dos principais parâmetros para o cálculo de CFM.

5. Posso usar a calculadora de vazão de ar para sistemas de exaustão?

Sim, a calculadora de vazão de ar é perfeitamente aplicável para sistemas de exaustão. O princípio é o mesmo: determinar o volume de ar que precisa ser removido do ambiente por minuto. Seja para exaustão de fumaça, vapores ou simplesmente para renovação de ar, o cálculo de CFM é o ponto de partida para selecionar o exaustor correto e dimensionar o sistema de exaustão de forma eficiente.

6. Como a perda de carga em dutos afeta o CFM?

A perda de carga é a resistência que o ar encontra ao se mover através dos dutos, curvas, filtros e outros componentes do sistema. Essa resistência reduz o CFM efetivo entregue pelo ventilador. Por isso, é fundamental que o dimensionamento de dutos considere essas perdas. Muitos profissionais adicionam uma margem de segurança ao CFM calculado para compensar essas perdas e garantir que o fluxo de ar desejado chegue ao ambiente. É um aspecto crucial da engenharia térmica aplicada.

Conclusão: Sua Ferramenta Essencial para o Sucesso em HVAC

A calculadora de vazão de ar é mais do que uma simples ferramenta; é um recurso indispensável para qualquer profissional que busca excelência em projetos de HVAC. Dominar o cálculo de CFM significa garantir ambientes mais confortáveis, saudáveis e energeticamente eficientes. Com a nossa calculadora, você tem em mãos a capacidade de realizar dimensionamentos precisos, otimizar sistemas e entregar resultados de alta qualidade aos seus clientes.

Lembre-se: a precisão no cálculo de vazão de ar é o que diferencia um bom projeto de um projeto excepcional. Utilize a calculadora de vazão de ar como seu aliado diário e continue aprimorando seus conhecimentos em engenharia térmica e ventilação mecânica. O futuro do HVAC exige profissionais cada vez mais capacitados e munidos das melhores ferramentas.

Importante: os resultados fornecidos por esta calculadora servem apenas como referência. Sempre consulte um engenheiro ou técnico especializado para garantir a segurança e a eficiência do seu projeto.

Comente sua experiência: Você já utilizou uma calculadora de vazão de ar em seus projetos? Compartilhe suas dicas e desafios nos comentários abaixo! Sua experiência é valiosa para a nossa comunidade de refrigeristas e técnicos em HVAC.

Referências e Links Úteis

Para aprofundar seus conhecimentos sobre vazão de ar, cálculo de CFM e HVAC, consulte as seguintes fontes e recursos:

ABRAVA (Associação Brasileira de Refrigeração, Ar Condicionado, Ventilação e Aquecimento): A ABRAVA é uma excelente fonte de informações e normas técnicas para o setor no Brasil. Renovação total do ar é a principal recomendação das várias entidades [1]

•ASHRAE (American Society of Heating, Refrigerating and Air-Conditioning Engineers): A ASHRAE é uma organização global que define padrões e diretrizes para sistemas de HVAC, incluindo a qualidade do ar interior e as taxas de ventilação. ASHRAE Standards 62.1 and 62.2 [2]

•EPA (Environmental Protection Agency): A agência de proteção ambiental dos EUA oferece diretrizes sobre a qualidade do ar interior e ventilação residencial. How much ventilation do I need in my home to improve indoor air quality? [3]
