Superaquecimento e Sub-resfriamento na Refrigeração: Entenda de Forma Simples e Aumente sua Eficiência Técnica

Olá, refrigerista! Seja você um técnico experiente ou alguém que está começando a entrar esse universo da climatização e refrigeração, entender os conceitos de Superaquecimento e Sub-resfriamento Refrigeração é muito importante. Eles são a chave para otimizar sistemas, evitar dores de cabeça e, claro, entregar um serviço de excelência para seus clientes. Mas calma, não vamos complicar! Nossa missão aqui é descomplicar, mostrar na prática como esses termos funcionam e como você pode usá-los a seu favor para se destacar no mercado.

Sabe aquela sensação de que o sistema não está rendendo o esperado? Ou pior, aquele compressor que vive dando problema? Muitas vezes, a resposta está justamente no equilíbrio entre superaquecimento e sub-resfriamento. Ajustar esses parâmetros não é só uma questão técnica; é uma questão de eficiência, durabilidade e, no fim das contas, de satisfação do cliente e do seu bolso. Vamos juntos nessa jornada para entender de uma vez por todas como dominar esses conceitos e transformar seu trabalho!

Desvendando o Superaquecimento: O Guardião do seu Compressor

Vamos direto ao ponto. Imagine o fluido refrigerante fazendo seu trabalho no evaporador, absorvendo calor e virando gás. O superaquecimento é o calor extra que esse gás absorve depois de já ter virado 100% vapor. É um “calorzinho a mais” que ele ganha antes de voltar para o compressor.

Mas por que isso é tão importante? Pense no superaquecimento como o segurança do seu compressor. Um valor correto garante que apenas vapor chegue até ele, evitando o temido “golpe de líquido” – que é quando o fluido refrigerante em estado líquido entra no compressor, podendo causar danos sérios e caros. É a sua principal ferramenta para proteger o coração do sistema!

A Fórmula Mágica (e Simples) do Superaquecimento

Para calcular o superaquecimento, você não precisa de bola de cristal, apenas de duas medidas e uma conta de subtração. A fórmula é:

Superaquecimento (SH) = Temperatura da Linha de Sucção – Temperatura de Saturação do Evaporador

•Temperatura da Linha de Sucção: Você mede com um bom termômetro de contato, posicionado na linha de sucção, perto do compressor.

•Temperatura de Saturação do Evaporador: Essa você obtém a partir da pressão. Com seu manômetro na linha de sucção, você lê a pressão e usa uma tabela (ou um aplicativo de refrigeração) para converter essa pressão na temperatura de evaporação correspondente.

Exemplo prático: Se seu manômetro indica uma pressão que corresponde a -10°C e o termômetro na linha de sucção marca 5°C, o cálculo é simples:

SH = 5°C – (-10°C) = 15 K (ou 15°C)

Dominar esse cálculo é o primeiro passo para um diagnóstico preciso. E acredite, isso separa os amadores dos profissionais de ponta. Quer saber como esse número impacta diretamente a eficiência do sistema? Continue com a gente!

Sub-resfriamento: O Segredo da Eficiência na Linha de Líquido

Agora, vamos para o outro lado da moeda: o sub-resfriamento. Enquanto o superaquecimento se preocupa com o gás que volta para o compressor, o sub-resfriamento foca no líquido refrigerante que sai do condensador. Ele é a quantidade de resfriamento extra que o refrigerante líquido recebe depois de ter condensado totalmente.

Por que isso é crucial? Um bom sub-resfriamento garante que o refrigerante chegue à válvula de expansão 100% líquido, sem bolhas de gás (o famoso flash-gas). O flash-gas é um vilão silencioso que reduz a capacidade de refrigeração do sistema, pois parte do refrigerante evapora antes mesmo de chegar ao evaporador, diminuindo a eficiência e aumentando o consumo de energia. Ou seja, sub-resfriamento adequado é sinônimo de sistema trabalhando no seu potencial máximo!

Calculando o Sub-resfriamento: Mais Simples do que Parece!

A lógica é bem parecida com a do superaquecimento. Você vai precisar de duas medidas e uma subtração:

Sub-resfriamento (SC) = Temperatura de Saturação do Condensador – Temperatura da Linha de Líquido

•Temperatura de Saturação do Condensador: Você obtém essa informação lendo a pressão na linha de descarga (com seu manômetro) e convertendo-a para a temperatura de saturação correspondente usando a tabela do refrigerante.

•Temperatura da Linha de Líquido: Meça com um termômetro de contato na linha de líquido, logo após o condensador.

Exemplo prático: Se a pressão de descarga indica uma saturação de 45°C e a temperatura da linha de líquido é de 40°C, o cálculo é:

SC = 45°C – 40°C = 5 K (ou 5°C)

Entender e ajustar o sub-resfriamento é fundamental para evitar problemas como a baixa capacidade de refrigeração e o superaquecimento do compressor devido ao retorno de refrigerante insuficiente. É a sua garantia de que o sistema está entregando todo o frio que deveria!

A Importância Vital de SH e SC para a Eficiência do Sistema

Você já deve ter percebido que superaquecimento e sub-resfriamento não são apenas números aleatórios. Eles são indicadores cruciais da saúde e eficiência de qualquer sistema de refrigeração. Quando esses valores estão dentro da faixa ideal, você garante:

•Evaporador bem aproveitado: O refrigerante absorve o máximo de calor possível, otimizando a capacidade de refrigeração.

•Compressor protegido: Evita-se o retorno de líquido, prolongando a vida útil do compressor e reduzindo custos de manutenção.

•Troca térmica eficiente: Tanto no evaporador quanto no condensador, a troca de calor ocorre de forma ideal, resultando em menor consumo de energia.

•Maior vida útil do sistema: Um sistema que opera dentro dos parâmetros ideais sofre menos estresse e tem uma durabilidade muito maior.

Valores de SH e SC fora da faixa recomendada são um sinal de alerta. Um superaquecimento muito alto, por exemplo, pode indicar falta de refrigerante ou um evaporador subdimensionado, levando o compressor a trabalhar mais quente e com menor eficiência. Já um superaquecimento muito baixo pode significar excesso de refrigerante ou uma válvula de expansão desregulada, com risco de retorno de líquido ao compressor.

Da mesma forma, um sub-resfriamento muito baixo indica que o condensador não está removendo calor suficiente, podendo haver falta de refrigerante ou problemas no condensador (sujeira, falta de fluxo de ar). Um sub-resfriamento muito alto, por outro lado, pode ser um sinal de excesso de refrigerante no sistema. Em ambos os casos, a eficiência é comprometida e o sistema pode sofrer danos a longo prazo.

Como Medir e Ajustar o Superaquecimento e Sub-resfriamento Refrigeração: O Guia Prático do Técnico

Medir e ajustar SH e SC é uma habilidade essencial para qualquer técnico de refrigeração. Não é um bicho de sete cabeças, mas exige atenção aos detalhes. Vamos ao passo a passo:

Medindo o Superaquecimento:

1.Instale o manômetro: Conecte o manômetro na linha de sucção do compressor.

2.Posicione o sensor de temperatura: Coloque o sensor de temperatura na linha de sucção, o mais próximo possível do compressor, e isole-o bem para evitar interferências da temperatura ambiente.

3.Estabilize o sistema: Deixe o sistema operar por alguns minutos até que as leituras se estabilizem.

4.Leia e converta: Anote a pressão da sucção e a temperatura medida. Use uma tabela PT (pressão-temperatura) ou um aplicativo para converter a pressão em temperatura de saturação.

5.Calcule: Aplique a fórmula: SH = Temperatura da sucção – Temperatura de saturação do evaporador.

Ajustando o Sub-resfriamento:

1.Meça pressão e temperatura: Conecte o manômetro na linha de descarga e posicione o sensor de temperatura na linha de líquido, logo após o condensador.

2.Estabilize o sistema: Assim como no SH, espere as leituras se estabilizarem.

3.Leia e converta: Anote a pressão de descarga e a temperatura da linha de líquido. Converta a pressão em temperatura de saturação do condensador.

4.Calcule: Aplique a fórmula: SC = Temperatura de saturação do condensador – Temperatura real do líquido na linha de saída.

Dicas de Otimização para o Superaquecimento e Sub-resfriamento Refrigeração:

•Carga de refrigerante: A carga correta é fundamental. Pequenos ajustes podem fazer uma grande diferença nos valores de SH e SC.

•Limpeza do condensador: Um condensador sujo impede a troca de calor eficiente, afetando diretamente o sub-resfriamento. Mantenha-o sempre limpo!

•Fluxo de ar: Verifique se há obstruções no fluxo de ar do condensador e do evaporador. Um bom fluxo de ar é essencial para a performance.

•Válvula de Expansão: A regulagem da válvula de expansão termostática (VET) impacta diretamente o superaquecimento. Um ajuste fino pode otimizar o sistema.

Ajustando a Válvula de Expansão

A válvula de expansão é responsável por controlar a quantidade de refrigerante que entra no evaporador. Um ajuste incorreto pode levar a superaquecimento ou sub-resfriamento inadequados:

•Abrir a Válvula: Ao abrir a VET, mais refrigerante é liberado para o evaporador. Isso tende a diminuir o superaquecimento, pois há mais líquido para evaporar e menos espaço para o vapor superaquecer. Consequentemente, o sub-resfriamento pode aumentar, já que mais refrigerante está circulando e o condensador pode ter mais líquido para sub-resfriar.

•Fechar a Válvula: Ao fechar a VET, menos refrigerante entra no evaporador. Isso geralmente aumenta o superaquecimento, pois há menos líquido para evaporar e o vapor restante superaquece mais. O sub-resfriamento, por sua vez, tende a diminuir, pois menos refrigerante está circulando e o condensador pode ter menos líquido para sub-resfriar.

Manipulando a Carga de Fluido Refrigerante

A quantidade de refrigerante no sistema é outro fator crítico que afeta diretamente o Superaquecimento e Sub-resfriamento Refrigeração:

•Colocar Refrigerante (Adicionar Carga): Adicionar refrigerante ao sistema (quando ele está com baixa carga) geralmente diminui o superaquecimento, pois há mais fluido disponível para absorver calor no evaporador. Ao mesmo tempo, o sub-resfriamento tende a aumentar, já que há mais refrigerante líquido no condensador para ser sub-resfriado.

•Retirar Refrigerante (Remover Carga): Remover refrigerante do sistema (quando ele está com excesso de carga) geralmente aumenta o superaquecimento, pois há menos fluido para absorver calor, fazendo com que o vapor superaqueça mais. O sub-resfriamento, por outro lado, tende a diminuir, pois há menos refrigerante líquido no condensador.

É fundamental realizar esses ajustes com cautela e sempre monitorando as leituras de superaquecimento e sub-resfriamento, além das pressões e temperaturas do sistema. O objetivo é encontrar o ponto de equilíbrio que garanta a máxima eficiência e a proteção do compressor. A tabela a seguir resume visualmente esses impactos para facilitar seu entendimento e aplicação prática.

Impacto dos Ajustes no Superaquecimento e Sub-resfriamento

Erros Comuns que Você Precisa Evitar

Mesmo os técnicos mais experientes podem cometer deslizes. Fique atento a estes erros comuns para garantir medições e ajustes precisos:

•Medir com o sistema instável: As leituras só são confiáveis quando o sistema está em regime de operação estável.

•Sensor de temperatura mal instalado ou sem isolamento: Isso leva a leituras imprecisas, comprometendo todo o cálculo.

•Sub-resfriamento muito baixo: Risco de flash-gas e perda de capacidade de refrigeração.

•Superaquecimento muito alto: Compressor trabalhando superaquecido, com risco de danos e menor vida útil.

•Superaquecimento muito baixo: Risco de retorno de líquido ao compressor, causando golpe de líquido.

Superaquecimento Ideal: Encontrando o Ponto Certo para Cada Aplicação

O valor ideal de superaquecimento não é um número fixo para todos os sistemas. Ele varia de acordo com o tipo de refrigerante, a aplicação (câmara fria, ar-condicionado, etc.) e até mesmo o tipo de válvula de expansão. No entanto, existem faixas recomendadas que servem como um excelente guia para os técnicos. Manter o superaquecimento dentro dessas faixas garante a eficiência e a longevidade do equipamento.

A tabela a seguir apresenta valores de superaquecimento (SH) recomendados para diferentes tipos de refrigerantes e aplicações comuns. Lembre-se que estes são valores de referência e podem necessitar de pequenos ajustes com base nas especificações do fabricante e nas condições operacionais do sistema.

Observação: Os valores são aproximados e devem ser ajustados conforme as recomendações do fabricante do equipamento e do refrigerante.

Problemas Comuns de SH e SC: Diagnóstico e Soluções Rápidas

Quando os valores de superaquecimento e sub-resfriamento estão fora da faixa ideal, o sistema de refrigeração pode apresentar uma série de problemas, desde a perda de eficiência até danos graves aos componentes. Identificar a causa raiz é fundamental para uma correção eficaz. A tabela abaixo resume os problemas mais comuns, suas possíveis causas e as soluções recomendadas.

Esta tabela serve como um guia rápido para o diagnóstico. Lembre-se sempre de realizar uma análise completa do sistema antes de qualquer intervenção, utilizando as ferramentas corretas e seguindo as boas práticas de segurança.

Onde Medir o Superaquecimento:

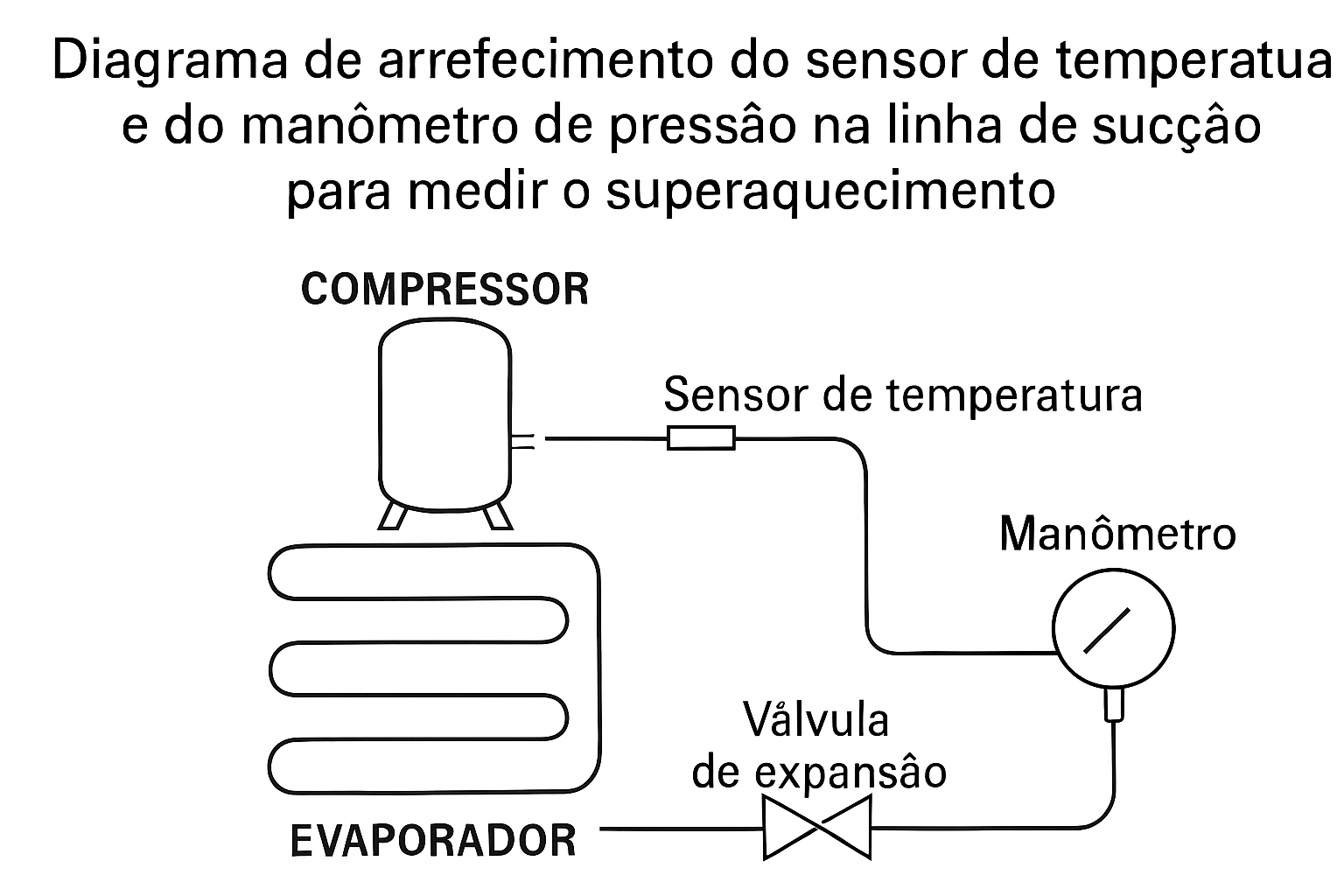

Para garantir a precisão das suas medições, é fundamental saber exatamente onde posicionar seus instrumentos. A imagem abaixo ilustra os pontos corretos para medir o superaquecimento na linha de sucção:

Legenda: Diagrama de um sistema de refrigeração mostrando os pontos de conexão do sensor de temperatura e do manômetro na linha de sucção para a medição do superaquecimento.

Onde Medir o Sub-resfriamento:

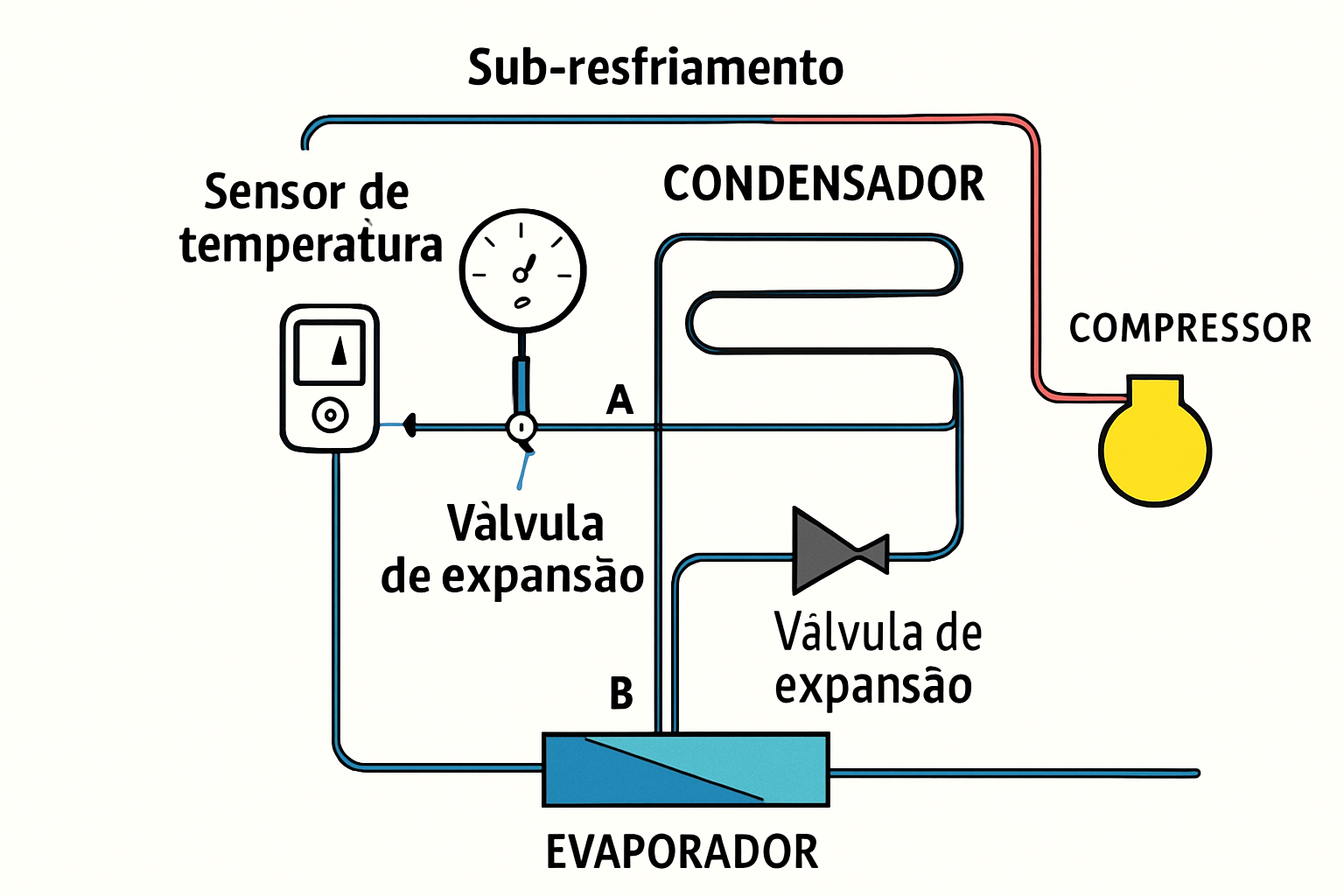

Da mesma forma, para o sub-resfriamento, a precisão da medição depende da correta localização dos instrumentos. Veja na imagem a seguir os pontos ideais para realizar essa medição na linha de líquido:

Legenda: Diagrama de um sistema de refrigeração mostrando os pontos de conexão do sensor de temperatura e do manômetro na linha de líquido para a medição do sub-resfriamento.

Conclusão: Domine SH e SC e Seja um Técnico de Elite!

Superaquecimento e Sub-resfriamento Refrigeração não são apenas termos técnicos; são ferramentas poderosas que, quando bem compreendidas e aplicadas, transformam a maneira como você trabalha. Dominar esses conceitos significa:

•Diagnósticos mais precisos: Você identifica problemas rapidamente e com confiança.

•Sistemas mais eficientes: Reduz o consumo de energia e aumenta a performance dos equipamentos.

•Clientes mais satisfeitos: Entrega um serviço de alta qualidade, com equipamentos duráveis e funcionando perfeitamente.

•Sua valorização profissional: Você se destaca no mercado, sendo reconhecido como um especialista.

Se você chegou até aqui, é porque busca excelência. E a boa notícia é que você não precisa trilhar esse caminho sozinho! Para aprofundar seus conhecimentos, ter acesso a mais de 160 aulas práticas, certificado e suporte direto de professores que realmente entendem do assunto, o curso Vivendo de Ar-Condicionado é o seu próximo passo. Ele foi pensado para você que quer ir além, dominar a refrigeração de verdade e transformar sua carreira. Não perca essa chance de se tornar um profissional de elite e viver de ar-condicionado com segurança e sucesso!
