Fundamentos da Refrigeração: Dominando o Ciclo Essencial

Imagine: Um cliente desesperado porque seu sistema de ar condicionado parou no pico do verão, ou uma câmara frigorífica falhando e comprometendo toneladas de produtos. Muitas vezes, a raiz desses problemas está no desconhecimento dos Fundamentos da Refrigeração. Seja você um técnico iniciante buscando consolidar seu conhecimento, um refrigerista experiente revisando conceitos-chave, ou um consumidor com dúvida sobre como seu geladeira ou ar-condicionado funciona, dominar estes princípios é não apenas útil, é essencial.

Este guia prático irá desvendar o coração da refrigeração mecânica – o ciclo de refrigeração por compressão de vapor – explicando cada componente, suas interações termodinâmicas e como isso impacta a eficiência energética e a vida útil do sistema. Vamos juntos construir uma base sólida para diagnósticos precisos, manutenção preventiva e operação otimizada.

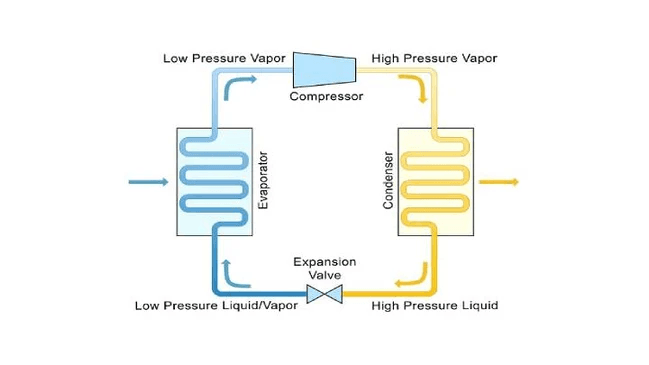

O Ciclo de Refrigeração por Compressão de Vapor: O Coração do Sistema

O ciclo de refrigeração por compressão de vapor é o princípio fundamental que move quase todos os sistemas de refrigeração e ar condicionado modernos. Baseia-se em leis básicas da termodinâmica, principalmente na ideia de que um fluido absorve calor ao evaporar (mudar de líquido para vapor) e libera calor ao condensar (mudar de vapor para líquido). Esse ciclo acontece dentro de um circuito fechado, onde um fluido refrigerante circula constantemente, mudando de estado físico e transportando calor de um local indesejado (como o interior de uma geladeira) para outro (o ambiente externo).

Os quatro principais componentes que tornam este ciclo possível são:

Compressor: O “coração” do sistema.
Condensador: O “dissipador de calor”.
Válvula de Expansão: O “controlador de fluxo”.
Evaporador: O “absorvedor de calor”.

O sucesso de todo o sistema depende do funcionamento harmonioso e eficiente desses quatro elementos, trabalhando em conjunto sob condições específicas de pressão e temperatura.

Desmontando o Sistema: Função de Cada Componente

Vamos explorar em detalhes o papel crucial que cada parte desempenha no ciclo de refrigeração:

1. Compressor: O Motor da Refrigeração

O compressor é o componente que impulsiona o fluido refrigerante através de todo o sistema, aumentando sua pressão e temperatura. Ele suga o refrigerante no estado de vapor superaquecido e de baixa pressão que sai do evaporador. Ao comprimir esse vapor, aumenta drasticamente sua pressão e, consequentemente, sua temperatura, transformando-o em um vapor de alta pressão e alta temperatura. Este aumento de pressão é fundamental para que o refrigerante possa liberar seu calor no condensador a uma temperatura superior à do ambiente externo. Existem vários tipos de compressores (pistão, scroll, parafuso, rotativo), cada um com suas aplicações e vantagens em sistemas HVAC.

2. Condensador: Liberando o Calor para o Ambiente

O condensador recebe o vapor refrigerante de alta pressão e alta temperatura vindo do compressor. Sua função principal é rejeitar o calor absorvido pelo sistema (no evaporador) mais o calor equivalente ao trabalho de compressão para o ambiente externo (ar ou água). À medida que o vapor refrigerante perde calor para o meio mais frio (ar ambiente, por exemplo), sua temperatura diminui. Quando essa temperatura atinge o ponto de saturação correspondente à sua alta pressão, o vapor começa a se condensar, transformando-se em líquido. Um condensador eficiente garante que o refrigerante saia totalmente na fase líquida, preferencialmente com algum sub-resfriamento, o que aumenta a capacidade e eficiência do ciclo.

3. Válvula de Expansão: Controlando o Fluxo e a Pressão

A válvula de expansão é o dispositivo de expansão que separa o lado de alta pressão (condensador) do lado de baixa pressão (evaporador) do sistema. Ela tem duas funções primordiais:

Reduzir drasticamente a pressão do refrigerante líquido que vem do condensador.
Regular o fluxo de refrigerante que entra no evaporador, de acordo com a carga térmica (calor a ser removido).

Essa redução súbita de pressão faz com que parte do líquido vaporize instantaneamente (flash gas), resfriando a mistura resultante (líquido + vapor) a uma temperatura muito baixa. Essa mistura fria é então alimentada no evaporador. Tipos comuns incluem válvulas de expansão termostática (TXV), tubos capilares e válvulas eletrônicas (EEV).

4. Evaporador: Absorvendo o Calor Indesejado

O evaporador é onde a “mágica” do resfriamento realmente acontece. Nele, o refrigerante frio e em baixa pressão (mistura líquido-vapor) proveniente da válvula de expansão entra em contato com o meio a ser resfriado (ar de um ambiente, água de um chiller, produtos dentro de uma câmara). O refrigerante absorve calor desse meio, fazendo com que o líquido restante evapore completamente, transformando-se em vapor saturado.

Para maximizar a eficiência, é crucial que o refrigerante saia do evaporador totalmente na fase de vapor, com um certo grau de superaquecimento, garantindo que nenhuma gota de líquido retorne ao compressor (que poderia causar danos graves – golpe de líquido). O ar ou fluido que passa pelo evaporador, ao ceder calor, é resfriado, atingindo a temperatura desejada.

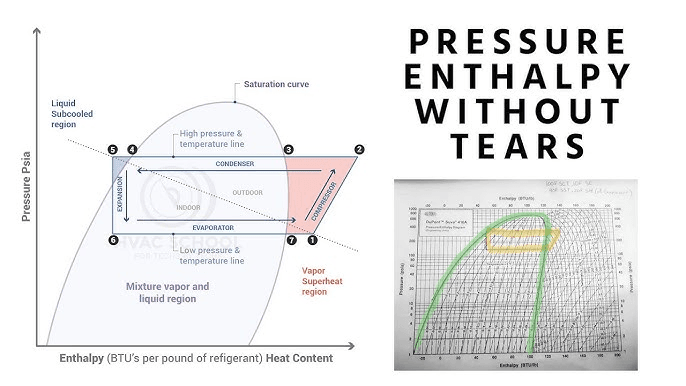

Termodinâmica na Prática: Pressão, Temperatura e Estados do Refrigerante

Entender a relação íntima entre pressão e temperatura é fundamental para diagnosticar e otimizar qualquer sistema de refrigeração. Para um dado fluido refrigerante, existe uma relação direta e fixa entre sua pressão de saturação e sua temperatura de saturação. Isso significa:

Aumentar a pressão sobre o refrigerante aumenta sua temperatura de saturação (ponto em que evapora ou condensa). É o que o compressor faz.
Diminuir a pressão sobre o refrigerante diminui sua temperatura de saturação. É o que a válvula de expansão faz.

Essas mudanças de pressão forçam o refrigerante a evaporar a temperaturas baixas (no evaporador) e condensar a temperaturas mais altas (no condensador), permitindo a transferência de calor contra o gradiente natural (do frio para o quente).

Dois conceitos operacionais críticos derivam dessa termodinâmica:

Sub-resfriamento (Subcooling): É o resfriamento do refrigerante líquido abaixo de sua temperatura de saturação, após ele ter se condensado totalmente no condensador. Sub-resfriamento adequado aumenta a capacidade de resfriamento do evaporador e previne a formação de flash gas antes da válvula de expansão, melhorando a eficiência. Medido na linha de líquido, na saída do condensador.
Superaquecimento (Superheat): É o aquecimento do refrigerante vapor acima de sua temperatura de saturação, após ele ter evaporado totalmente no evaporador. Superaquecimento adequado garante que apenas vapor entre no compressor, prevenindo o golpe de líquido, e indica que o evaporador está sendo alimentado com a quantidade correta de refrigerante. Medido na linha de sucção, na saída do evaporador ou entrada do compressor.

Otimizando o Desempenho: Eficiência Energética e Manutenção

Conhecer os fundamentos não é só teoria; é a chave para sistemas mais eficientes, duráveis e econômicos. A eficiência energética em sistemas de refrigeração é diretamente impactada por como cada componente opera e como interagem:

Compressor: Um compressor com desgaste ou funcionando sob condições inadequadas (alta razão de compressão, superaquecimento muito alto ou baixo) consome mais energia.
Condensador: Sujeira nas aletas, ventiladores defeituosos ou fluxo de ar/água restrito elevam a pressão de condensação, forçando o compressor a trabalhar mais e reduzindo a capacidade de resfriamento. Limpeza periódica é vital.
Válvula de Expansão: Má calibração ou entupimento levam a alimentação incorreta do evaporador (superalimentação ou subalimentação), prejudicando a capacidade e eficiência.
Evaporador: Bobinas sujas, gelo acumulado ou fluxo de ar insuficiente reduzem drasticamente a transferência de calor, aumentando o tempo de operação e o consumo energético.

Práticas Essenciais de Manutenção Preventiva:

Monitorar Pressões e Temperaturas: Verificar rotineiramente as pressões de sucção e descarga, e calcular superaquecimento e sub-resfriamento são as melhores formas de diagnosticar problemas precocemente.
Limpeza Regular de Bobinas: Tanto do evaporador quanto do condensador, para garantir máxima transferência de calor.
Verificação de Vazamentos: Vazamentos de refrigerante são um problema ambiental grave (devido ao GWP – Global Warming Potential) e prejudicam severamente o desempenho do sistema. Use detectores eletrônicos confiáveis. Um guia detalhado para detecção de vazamentos pode ser encontrado em nosso artigo sobre Técnicas Avançadas para Detecção de Vazamentos em Sistemas de Refrigeração.
Análise do Óleo do Compressor: Contaminação ou degradação do óleo pode levar a falhas prematuras.
Inspeção de Ventiladores e Motores: Garantir que estejam operando livremente e com as correntes elétricas dentro da especificação.

A seleção adequada do fluido refrigerante, considerando sua aplicação, eficiência, segurança (toxicidade, inflamabilidade) e impacto ambiental (GWP, ODP – Ozone Depletion Potential), também é um pilar da eficiência e sustentabilidade. Normas como as da ASHRAE e regulamentações ambientais (como as do Protocolo de Montreal e suas emendas) guiam essa escolha. Para entender melhor as opções atuais e futuras, consulte o guia da ASHRAE sobre Refrigerantes.

Refrigerant Cylinders Fundamentos Da Refrigeração: Dominando O Ciclo Essencial

Mitos Comuns e Erros Fatais na Refrigeração

Mesmo profissionais experientes podem ser vítimas de mitos ou cometer erros básicos com consequências caras. Vamos desmistificar alguns:

“Mais refrigerante sempre melhora o resfriamento.” FALSO PERIGOSO! Sobrecarregar o sistema aumenta a pressão de descarga, sobrecarrega o compressor, reduz a eficiência e pode causar danos severos. A carga deve ser sempre a especificada pelo fabricante, verificada por pesagem ou métodos precisos.
“Sub-resfriamento alto é sempre bom.” Não necessariamente. Enquanto um sub-resfriamento adequado é benéfico, excessivo pode indicar superalimentação do condensador ou restrição no circuito de líquido.
“Qualquer óleo lubrificante serve para o compressor.” ERRADO! Óleos são específicos para o tipo de compressor e, principalmente, compatíveis com o fluido refrigerante utilizado. Óleo incompatível causa falha por lubrificação inadequada ou formação de ácidos.
“Ignorar o superaquecimento se o sistema estiver gelando.” Um erro comum de iniciantes. Baixo superaquecimento pode levar ao golpe de líquido, destruindo o compressor. Alto superaquecimento reduz a capacidade de resfriamento e sobreaquece o compressor. Ambos são prejudiciais.
“Limpar só o condensador externo basta.” O evaporador interno também acumula poeira, mofo e bactérias, prejudicando o fluxo de ar, a eficiência e a qualidade do ar. Manutenção de sistemas de refrigeração deve ser abrangente.

Lembre-se: A pressa e a falta de medição adequada (manômetros, termômetros de boa qualidade) são as maiores inimigas de uma manutenção de sistemas de refrigeração bem-sucedida.

FAQ: Respostas para Dúvidas Frequentes Sobre Fundamentos da Refrigeração

Qual é a diferença entre capacidade de refrigeração (BTU/h, TR) e eficiência (EER, COP)?
- Capacidade (BTU/h – British Thermal Units per hour, TR – Toneladas de Refrigeração): Mede quanto calor o sistema consegue remover por hora. Ex: Um sistema de 12.000 BTU/h remove 12.000 BTUs de calor por hora.
- Eficiência (EER – Energy Efficiency Ratio, COP – Coefficient of Performance): Mede quanta energia elétrica (Watts) o sistema consome para remover uma certa quantidade de calor. EER = Capacidade (BTU/h) / Potência Elétrica (W). COP = Capacidade (kW) / Potência Elétrica (kW). Quanto maior o EER ou COP, mais eficiente é o sistema.
Por que o compressor é chamado de “coração” do sistema?
- Assim como o coração bombeia sangue, o compressor bombeia o refrigerante através de todo o circuito fechado. Ele fornece a energia (na forma de trabalho de compressão) necessária para manter o ciclo funcionando, elevando a pressão e temperatura do vapor para que o calor possa ser rejeitado no condensador.
O que causa o “golpe de líquido” no compressor e por que é tão perigoso?
- Ocorre quando líquido refrigerante, ao invés de vapor, retorna ao cilindro ou rotor do compressor durante o curso de sucção. Como líquidos são praticamente incompressíveis, a tentativa súbita de compressão causa um impacto hidráulico violento. Isso pode quebrar pistões, virabrequins, válvulas, placas de extremidade em compressores scroll, levando à falha catastrófica. Causas comuns: Baixo superaquecimento, sobrecarga de refrigerante, válvula de expansão mal ajustada ou falha no controle do superaquecimento.
Como sei se um sistema precisa de mais gás refrigerante?
- NUNCA adicione refrigerante sem diagnóstico preciso! Medir pressões de sucção e descarga e, crucialmente, calcular o superaquecimento (no evaporador) e o sub-resfriamento (no condensador) é a maneira correta. Valores fora da faixa especificada pelo fabricante podem indicar falta de carga, mas também podem apontar para outros problemas como filtro secador entupido, válvula de expansão defeituosa, restrição no circuito ou mesmo supercarga. A falta de carga geralmente se manifesta com baixa pressão de sucção, baixa pressão de descarga, alto superaquecimento e baixo sub-resfriamento. Na dúvida, consulte um especialista ou nosso guia sobre Diagnóstico de Problemas em Sistemas de Refrigeração e Ar Condicionado .
O que é “carga térmica” e por que é importante?
- Carga térmica é a quantidade total de calor (em BTU/h, kW, etc.) que precisa ser removida de um espaço ou produto em um determinado período para manter a temperatura desejada. É o fator mais importante para dimensionar corretamente um sistema de refrigeração. Inclui calor transmitido por paredes, teto, piso (condução), calor gerado por pessoas, equipamentos e iluminação, calor trazido por infiltração de ar e calor dos produtos a serem resfriados. Um sistema subdimensionado não atinge a temperatura; um superdimensionado opera com ciclagem curta, reduzindo eficiência e vida útil. Normas como as da ABNT e manuais da ABRAVA fornecem métodos de cálculo.
Qual a importância da compatibilidade entre óleo e refrigerante?
- Extrema importância! Óleos minerais tradicionais não são miscíveis com refrigerantes HFC modernos (como R-410A, R-134a). Usar o óleo errado resulta em:
  - Separação: Óleo e refrigerante não se misturam, prejudicando o retorno do óleo ao compressor.
  - Falta de Lubrificação: Compressor opera “a seco”, causando desgaste acelerado e falha.
  - Formação de Ácidos: Reações químicas podem ocorrer, formando ácidos que corroem componentes internos.
- Sempre use o óleo especificado pelo fabricante do compressor e compatível com o refrigerante do sistema (ex: POE – Polioléster para HFCs, PAG para R-134a em automóveis).
O que é “retorno de óleo” e por que é crítico?
- Durante a operação, pequenas quantidades de óleo lubrificante são arrastadas pelo refrigerante em circulação, saindo do compressor. O retorno de óleo é o processo pelo qual esse óleo consegue voltar ao compressor através da linha de sucção. Se o projeto do sistema (diâmetros de tubulação, curvas, inclinações) ou a velocidade do gás na sucção não forem adequados, o óleo pode se acumular no evaporador ou em pontos baixos da tubulação, privando o compressor de lubrificação e causando falha por desgaste. Projetistas usam tabelas e normas para garantir velocidade mínima de gás na sucção.

Conclusão: Construindo uma Base Sólida para o Sucesso em HVAC/R

Dominar os Fundamentos da Refrigeração – o ciclo de compressão de vapor, o papel vital do compressor, condensador, válvula de expansão e evaporador, e as leis da termodinâmica que os governam – não é o ponto de chegada, mas sim o ponto de partida essencial. É essa base que permite:

Diagnosticar problemas com precisão: Entender como pressão e temperatura se relacionam, o que significam valores anormais de superaquecimento e sub-resfriamento, é a chave para ir além da troca de peças por tentativa e erro.
Executar manutenção preventiva eficaz: Saber porquê limpar as bobinas é crucial, porquê verificar o óleo é importante, e como monitorar parâmetros previne falhas catastróficas.
Otimizar a eficiência energética: Compreender como cada componente impacta o consumo permite ajustar sistemas para operarem no seu melhor desempenho, reduzindo custos operacionais e impacto ambiental.
Selecionar os melhores componentes e refrigerantes: Tomar decisões técnicas embasadas sobre equipamentos e fluidos, considerando aplicação, eficiência e sustentabilidade.

Lembre-se deste checklist mental sempre que enfrentar um sistema de refrigeração:

Ciclo: Visualize o caminho do refrigerante (Compressor -> Condensador -> Válvula Exp. -> Evaporador -> Compressor).
Pressão & Temperatura: Alto P/T no descarga (condensador), Baixo P/T no sucção (evaporador).
Mudança de Estado: Evaporação (absorve calor) no Evaporador. Condensação (rejeita calor) no Condensador.
Superaquecimento (SH): Garante vapor seco no compressor. Monitore na sucção!
Sub-resfriamento (SC): Garante líquido puro na válvula. Monitore na linha de líquido!
Carga Térmica: É o “inimigo” que o sistema deve combater. Dimensione corretamente!
