Detecção de vazamentos refrigeração é um desafio diário para técnicos HVAC. Já perdeu horas buscando um vazamento invisível ou enfrentou retrabalho por falhas na estanqueidade? Você não está sozinho. Um único micro vazamento pode elevar custos em 30% e danificar compressores, sem contar o impacto ambiental.
Como profissional com 15 anos de campo, entendo a frustração de sistemas que perdem pressão sem explicação. Neste guia, compartilho técnicas testadas em centenas de serviços, desde split residenciais até chillers industriais. Descubra como localizar vazamentos de R410a ou R22 com precisão, usando desde sniffers até ultrassom, e transforme essa tarefa num processo eficiente.
1. O Impacto Oculto dos Vazamentos de Refrigerante
Vazamentos não são apenas perda de gás: comprometem eficiência energética, sobrecarregam compressores e violam normas ambientais. Um sistema com 20% menos refrigerante consome até 15% mais energia, segundo a ABRAVA.
Além disso, vazamentos de R22 agridem a camada de ozônio, enquanto o R410a tem alto GWP (Potencial de Aquecimento Global).
Cenário real: Em um split de 18.000 BTUs, um micro vazamento de 0,5 mm causou perda total de carga em 4 meses. O cliente só percebeu quando o compressor queimou. Solução? Detecção de vazamentos refrigeração o mais rápido possível.
2. Métodos de Detecção: Do Básico ao Avançado
2.1. Teste de Estanqueidade com Nitrogênio para detecção de vazamentos refrigeração
Passo fundamental antes de carregar o sistema. Aplique nitrogênio a 150-300 psi (consulte o manual do fabricante) e monitore a pressão por 24h. Queda acima de 1% indica vazamento.
Erro comum: Ignorar a temperatura ambiente. Uma variação de 10°C altera a pressão em 3%!

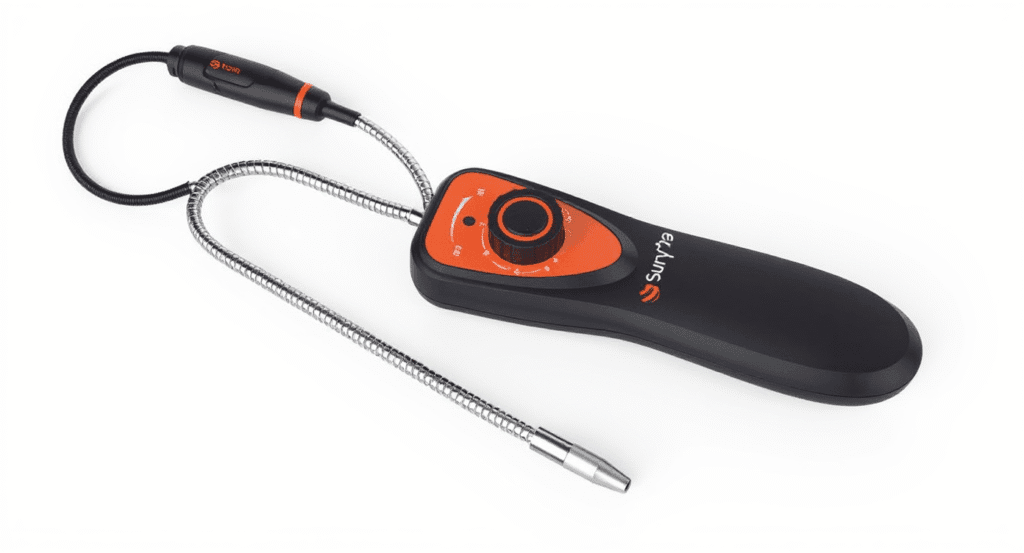

2.2. Detector Eletrônico (Sniffer de Gás)
Ideal para vazamentos em splits e dutos. Sensores de infravermelho ou corona detectam refrigerantes como R410a mesmo em baixas concentrações.
Passo a passo:
- Ligue o detector e calibre em área limpa.
- Aproxime a sonda de conexões, válvulas e soldas.
- Movimente devagar (5 cm/s) – apitos ou luzes indicam o ponto exato.
Limitação: Vento ou umidade alta geram falsos alarmes. Prefira modelos com filtro antirruído.
2.3. Ultrassom para Micro vazamentos
Técnica infalível para vazamentos < 0,5 gramas/ano. O aparelho capta o som de alta frequência do gás escapando. Funciona em ambientes ruidosos e não exige contato direto.
Use em:
- Serpentinas de evaporadores
- Válvulas solenoides
2.4. Inspeção com Água e Sabão
Método econômico para emergências. Aplique solução de água + detergente neutro em junções. Bolhas contínuas = vazamento.
Cuidado: Não use em componentes elétricos!
3. Casos Práticos: Como Agir em Vazamentos Críticos
3.1. Vazamento em Split Hi-Wall
Sintoma comum: Gelo no evaporador e perda de capacidade.
Ação:
- Verifique as conexões da unidade evaporadora.
- Use sniffer nas curvas do tubo capilar.
- 80% dos casos são em soldas mal feitas ou flanges desgastados.
3.2. Vazamento de R410a em Sistema VRF
Desafio: Tubulações longas e múltiplas conexões.
Estratégia:
- Divida o circuito em seções e teste com nitrogênio.
- Priorize ramificações próximas a estruturas metálicas (corrosão é frequente).
4. Checklist de Prevenção e Boas Práticas
- ✅ Teste de vácuo obrigatório: Após reparo, atinja 500 microns.
- ✅ Troca de filtros secadores: Contaminações causam corrosão e vazamentos.
- ✅ Inspeção anual: Use checklist detalhado.
Falha recorrente: Ignorar a pressão de estocagem. Tanques de R22 expostos ao sol podem vazar por válvulas frágeis.
5. Ferramentas Essenciais Para detecção de vazamentos refrigeração : O que Vale o Investimento?
| Ferramenta | Aplicação | Custo Médio (R$) |
|---|---|---|
| Sniffer de Gás | Vazamentos em espaços abertos | 800 – 3.000 |
| Detector de Ultrassom | Micro vazamentos industriais | 2.500 – 8.000 |
| Kit Teste de Pressão | Estanqueidade com nitrogênio | 400 – 1.200 |
Dica: Para técnicos iniciantes, um sniffer básico e kit de pressão resolvem 90% dos casos residenciais.
Entender os fundamentos da refrigeração é essencial para qualquer profissional que atua com sistemas de ar-condicionado, refrigeração comercial ou industrial. No nosso artigo completo, explicamos de forma didática como funciona o ciclo de compressão de vapor, quais são seus principais componentes e por que esse conhecimento pode evitar erros graves em campo.
👉 Aprofunde seus conhecimentos e domine o ciclo que é a base de todo o sistema de refrigeração: clique aqui para ler o artigo completo.
Se já conhecia esse ciclo, comente abaixo qual parte você considera mais crítica no diagnóstico de falhas!
Conclusão – Detecção de vazamentos refrigeração
Detecção de vazamentos refrigeração exige método, paciência e as ferramentas certas. Comece sempre pelo teste de pressão com nitrogênio, use sniffers para precisão e recorra ao ultrassom em casos críticos.
Lembre-se: Um sistema hermético economiza até R$ 1.200/ano em recargas!
✍️ Compartilhe sua experiência: Qual foi o vazamento mais desafiador que você enfrentou? Deixe nos comentários!
FAQ: Perguntas de Técnicos Iniciantes Sobre Detecção de vazamentos refrigeração
1. Posso usar sabão comum para teste de bolhas para Detecção de vazamentos refrigeração?
Não! Detergentes com cloro ou amônia corroem cobre. Use soluções neutras específicas.
2. Como diferenciar perda de pressão por vazamento x oscilação térmica?
Monitore por 24h com termômetro acoplado. Variação de pressão proporcional à temperatura não é vazamento.
3. Sniffer pode detectar todos os refrigerantes?
Modelos modernos identificam HFCs, HCFCs e CO₂. Verifique a compatibilidade no manual.
4. Vazamentos em serpentinas têm conserto?
Sim, com solda de prata ou remendo epoxy (em pequenos furos). Casos graves exigem troca.
5. Por que o vácuo é crucial após reparo?
Remove umidade e partículas que corroem tubulações e formam novos vazamentos.
