Componentes do Ciclo de Refrigeração: Guia Essencial 2025

Olá, refrigeristas e técnicos em HVAC! Estou aqui para compartilhar um conhecimento que é a espinha dorsal da nossa profissão: os Componentes do Ciclo de Refrigeração. Entender cada peça desse quebra-cabeça não é apenas uma questão de teoria, mas a base para diagnósticos precisos, manutenções eficientes e instalações de sucesso. Afinal, como podemos otimizar o rendimento térmico e a eficiência energética HVAC se não dominamos o funcionamento de cada um dos Componentes do Ciclo de Refrigeração?

Neste artigo, vamos mergulhar fundo em cada um dos principais Componentes do Ciclo de Refrigeração, desvendando seus segredos e a importância de cada um no ciclo frigorífico. Prepare-se para uma jornada detalhada que vai do compressor de refrigeração ao menor sensor, garantindo que você tenha todas as ferramentas para ser o profissional mais completo do mercado. Vamos lá!

Nessa Tabela Veremos todos os itens que iremos nos aprofundar durante o artigo com a foto e breve descrição:

O Coração do Sistema: Compressor de Refrigeração

O compressor de refrigeração é, sem dúvida, o coração de qualquer sistema de climatização. Sua função primordial é elevar a pressão e a temperatura do fluido refrigerante em estado gasoso, impulsionando-o por todo o ciclo frigorífico. Imagine um atleta de alta performance: o compressor é quem dá o fôlego necessário para que todo o sistema funcione com excelência. Sem ele, o fluido refrigerante não conseguiria circular e realizar as trocas de calor necessárias para o resfriamento. É aqui que a mágica dos Componentes do Ciclo de Refrigeração realmente começa a se manifestar.

Tipos de Compressores

Existem diversos tipos de compressores, cada um com suas particularidades e aplicações ideais. Conhecê-los é fundamental para qualquer refrigerista que busca otimizar o rendimento térmico e a eficiência energética HVAC. Vamos explorar os mais comuns:

•Compressores Alternativos (Pistão): São os mais antigos e ainda amplamente utilizados, especialmente em sistemas de pequeno e médio porte. Funcionam através do movimento de pistões dentro de cilindros, comprimindo o fluido refrigerante. Sua robustez e facilidade de manutenção são pontos fortes, mas podem ser mais ruidosos e menos eficientes que outros tipos em certas aplicações.

•Compressores Rotativos: Mais compactos e silenciosos que os alternativos, são comuns em aparelhos de ar condicionado residenciais. Utilizam um rotor que gira dentro de uma câmara, comprimindo o gás. São conhecidos pela sua alta eficiência em cargas parciais.

•Compressores Scroll: Ganharam muita popularidade devido à sua alta eficiência, baixo nível de ruído e vibração. Possuem duas espirais (scrolls), uma fixa e outra orbital, que comprimem o fluido refrigerante à medida que se movem. São amplamente empregados em sistemas de ar condicionado e refrigeração comercial.

•Compressores Parafuso: Ideais para grandes sistemas de refrigeração industrial e comercial, como chillers. A compressão ocorre através de dois rotores em formato de parafuso que giram em sentidos opostos. Oferecem alta capacidade e boa eficiência, especialmente em cargas variáveis.

•Compressores Centrífugos: Utilizados em sistemas de refrigeração de altíssima capacidade, como grandes edifícios e indústrias. A compressão é obtida pela força centrífuga gerada por um rotor de alta velocidade. São extremamente eficientes em grandes volumes de fluido refrigerante.

Funcionamento e Importância no Ciclo Frigorífico

No ciclo frigorífico, o compressor recebe o fluido refrigerante em baixa pressão e baixa temperatura (vapor superaquecido) do evaporador. Ao comprimir esse vapor, ele eleva drasticamente sua pressão e temperatura, transformando-o em vapor superaquecido de alta pressão e alta temperatura. Esse vapor, agora com energia suficiente, é então enviado para o condensador, onde liberará o calor absorvido. A escolha do compressor correto é crucial para o desempenho geral do sistema, impactando diretamente a pressão alta e baixa, o rendimento térmico e, claro, a eficiência energética HVAC. Todos esses aspectos são fundamentais para o entendimento dos Componentes do Ciclo de Refrigeração.

Uma curiosidade que muitos não sabem é que o primeiro compressor de refrigeração funcional foi desenvolvido por Oliver Evans em 1805, embora sua aplicação prática só tenha se popularizado décadas depois. Isso mostra como a engenharia por trás dos componentes do ciclo de refrigeração tem uma história rica e evolutiva. Manter o compressor em bom estado é vital para a manutenção de sistemas de refrigeração, garantindo a longevidade e o bom funcionamento dos equipamentos de climatização.

O Dissipador de Calor: Condensador de Ar Condicionado

Se o compressor é o coração, o condensador de ar condicionado é o pulmão do sistema de refrigeração. Sua principal função é dissipar o calor absorvido do ambiente refrigerado para o exterior. É aqui que o fluido refrigerante, que chega em alta pressão e alta temperatura do compressor, começa a se transformar novamente em líquido, liberando a energia térmica que carregava. A eficiência do condensador é vital para o rendimento térmico e a eficiência energética HVAC de todo o sistema.

Como o Condensador Funciona

O condensador recebe o vapor superaquecido de alta pressão e alta temperatura do compressor. À medida que esse vapor passa pelas serpentinas do condensador, ele entra em contato com uma superfície mais fria (geralmente ar ambiente ou água, dependendo do tipo de condensador). Essa diferença de temperatura faz com que o calor seja transferido do fluido refrigerante para o meio externo. Conforme o fluido perde calor, ele muda de estado, de vapor para líquido, um processo conhecido como condensação. Ao final do condensador, temos fluido refrigerante em estado líquido, ainda em alta pressão, mas com temperatura mais baixa, pronto para seguir para o próximo componente do ciclo de refrigeração.

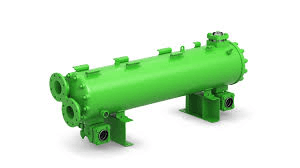

Tipos Comuns de Condensadores

Assim como os compressores, os condensadores também se apresentam em diferentes configurações, cada uma adequada a necessidades específicas de equipamentos de climatização e refrigeração industrial ou comercial:

•Condensadores a Ar: São os mais comuns em sistemas de ar condicionado residenciais e comerciais de pequeno e médio porte. Utilizam ventiladores para forçar o ar ambiente através das serpentinas, promovendo a troca de calor. São relativamente simples de instalar e manter, mas sua eficiência pode ser afetada por altas temperaturas externas.

•Condensadores a Água: Mais eficientes que os condensadores a ar, são frequentemente encontrados em sistemas de grande porte, como chillers e refrigeração industrial. Utilizam água (geralmente de uma torre de resfriamento) para absorver o calor do fluido refrigerante. Exigem um sistema de água de resfriamento e tratamento de água, o que aumenta a complexidade e o custo inicial, mas oferecem maior eficiência e menor consumo de energia a longo prazo.

•Condensadores Evaporativos: Combinam os princípios de resfriamento a ar e a água. O ar é puxado através de serpentinas molhadas com água, e a evaporação da água ajuda a resfriar o fluido refrigerante. São muito eficientes, especialmente em climas secos, mas exigem manutenção regular para evitar o acúmulo de minerais e o crescimento de algas.

A Importância da Limpeza e Manutenção

A superfície do condensador deve estar sempre limpa para garantir uma troca de calor eficiente. Poeira, sujeira, folhas e outros detritos podem se acumular nas aletas, formando uma barreira que impede a dissipação adequada do calor. Isso força o compressor a trabalhar mais, aumentando o consumo de energia e diminuindo a vida útil do equipamento. Uma curiosidade: você sabia que um condensador sujo pode aumentar o consumo de energia do seu sistema em até 30%?

É por isso que a manutenção de sistemas de refrigeração, com a limpeza regular do condensador, é uma prática indispensável para garantir a eficiência energética HVAC e o bom funcionamento do sistema de refrigeração como um todo. A pressão alta e baixa no sistema são diretamente influenciadas pela capacidade do condensador de dissipar calor.

O Regulador de Fluxo: Dispositivo de Expansão (Válvula de Expansão ou Tubo Capilar)

Após deixar o condensador, o fluido refrigerante, agora em estado líquido e sob alta pressão, precisa ter sua pressão e temperatura reduzidas antes de entrar no evaporador. Essa é a função crucial do dispositivo de expansão, um dos mais delicados e importantes Componentes do Ciclo de Refrigeração. Ele atua como um estrangulador, controlando a quantidade de fluido refrigerante que entra no evaporador e garantindo que a evaporação ocorra na temperatura e pressão corretas.

Válvula de Expansão Termostática (VET)

A Válvula de Expansão Termostática (VET) é um dos tipos mais comuns e eficientes de dispositivo de expansão, especialmente em sistemas de refrigeração comercial e industrial, e em muitos equipamentos de climatização. Sua principal característica é a capacidade de modular o fluxo de fluido refrigerante de acordo com a carga térmica do evaporador. Isso significa que ela se ajusta automaticamente para manter um superaquecimento constante na saída do evaporador, otimizando o rendimento térmico do sistema.

Como funciona a VET?

A VET possui um bulbo sensor preenchido com um gás que reage às variações de temperatura na linha de sucção do evaporador. Quando a temperatura do vapor na saída do evaporador aumenta (indicando que há mais calor para ser absorvido), a pressão dentro do bulbo aumenta, abrindo a válvula e permitindo a passagem de mais fluido refrigerante. Inversamente, se a temperatura diminui, a válvula se fecha, reduzindo o fluxo. Essa modulação precisa é fundamental para a eficiência energética HVAC, pois evita que o compressor receba fluido refrigerante em estado líquido, o que poderia danificá-lo.

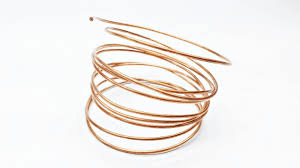

Tubo Capilar

O tubo capilar é um dispositivo de expansão mais simples e econômico, comumente utilizado em sistemas de refrigeração de menor capacidade, como geladeiras domésticas e alguns aparelhos de ar condicionado de janela. Diferente da VET, o tubo capilar não possui partes móveis e não se ajusta à carga térmica. Seu diâmetro e comprimento são calculados para fornecer a restrição necessária ao fluxo de fluido refrigerante em condições de projeto específicas.

Como funciona o Tubo Capilar?

O tubo capilar é um tubo de diâmetro muito pequeno e comprimento considerável. A queda de pressão ocorre devido ao atrito do fluido refrigerante com as paredes internas do tubo e à aceleração do fluido. Embora seja mais simples e de menor custo, sua eficiência pode ser comprometida em condições de carga térmica variáveis, pois ele não consegue se adaptar. Isso pode levar a um superaquecimento ou sub-resfriamento excessivo, impactando o rendimento térmico e a eficiência energética HVAC.

A Importância da Escolha Correta

A escolha entre uma válvula de expansão termostática e um tubo capilar depende de diversos fatores, incluindo a capacidade do sistema, a aplicação (refrigeração industrial, comercial ou residencial), e a necessidade de controle preciso da temperatura. Uma curiosidade interessante é que a VET foi uma inovação que revolucionou a indústria da refrigeração, permitindo sistemas muito mais eficientes e adaptáveis às variações de carga. A correta seleção e dimensionamento do dispositivo de expansão são cruciais para o bom funcionamento do ciclo frigorífico e para a proteção do compressor de refrigeração, influenciando diretamente a pressão alta e baixa do sistema e a manutenção de sistemas de refrigeração.

O Absorvedor de Calor: Evaporador HVAC

Se o condensador libera calor, o evaporador é o componente responsável por absorvê-lo do ambiente que se deseja resfriar. É nele que o fluido refrigerante, agora em baixa pressão e baixa temperatura (líquido saturado ou mistura líquido-vapor) após passar pelo dispositivo de expansão, evapora, transformando-se em vapor e absorvendo uma grande quantidade de calor latente do ar ou de um líquido que passa por suas serpentinas. Este é um dos Componentes do Ciclo de Refrigeração mais visíveis e cruciais para o conforto térmico.

Funcionamento do Evaporador

O fluido refrigerante entra no evaporador em baixa pressão e baixa temperatura. Como a pressão é baixa, o ponto de ebulição do fluido também é baixo, permitindo que ele evapore a uma temperatura inferior à do ambiente a ser resfriado. Ao evaporar, o fluido absorve calor do ar que passa sobre as aletas do evaporador (no caso de sistemas de ar condicionado) ou do líquido (em chillers e sistemas de refrigeração industrial). O ar resfriado é então distribuído para o ambiente, enquanto o fluido refrigerante, agora em estado de vapor superaquecido de baixa pressão, retorna ao compressor para reiniciar o ciclo frigorífico. A eficiência da troca de calor no evaporador é fundamental para o rendimento térmico do sistema.

Tipos de Evaporadores

Os evaporadores são projetados para diversas aplicações e capacidades, desde pequenos refrigeradores até grandes sistemas de climatização. Alguns tipos comuns incluem:

•Evaporadores de Tubos Aletados: Os mais comuns em sistemas de ar condicionado e refrigeradores. Consistem em tubos de cobre ou alumínio com aletas que aumentam a área de troca de calor com o ar. Um ventilador força o ar através das aletas para maximizar a absorção de calor.

•Evaporadores de Placas: Utilizados em aplicações onde o espaço é limitado ou onde é necessária uma alta taxa de troca de calor, como em freezers e câmaras frigoríficas. São compostos por placas soldadas ou brasadas que formam canais para o fluido refrigerante e o meio a ser resfriado.

•Evaporadores de Casco e Tubo: Comuns em chillers e grandes sistemas de refrigeração industrial. O fluido refrigerante flui por dentro dos tubos, enquanto a água (ou outro fluido secundário) flui pelo casco, promovendo a troca de calor.

•Evaporadores de Serpentina: Encontrados em sistemas de refrigeração comercial e industrial, onde o fluido refrigerante flui através de serpentinas imersas em um líquido a ser resfriado (por exemplo, água ou salmoura).

Desempenho e Manutenção

O desempenho do evaporador é diretamente afetado pela limpeza de suas aletas e pela correta vazão de ar ou líquido através dele. A acumulação de sujeira, poeira ou gelo nas aletas pode reduzir drasticamente a capacidade de troca de calor, levando a um aumento no consumo de energia e à diminuição da eficiência energética HVAC. Uma curiosidade: o gelo no evaporador não é apenas um problema estético; ele atua como um isolante, impedindo a absorção de calor e forçando o compressor de refrigeração a trabalhar mais, o que pode levar a falhas prematuras.

Por isso, a manutenção de sistemas de refrigeração, incluindo a limpeza regular do evaporador e a verificação do sistema de degelo, é essencial para garantir o rendimento térmico e a longevidade dos equipamentos de climatização. A pressão baixa no sistema é um indicador crítico do funcionamento do evaporador.

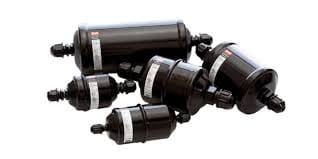

O Guardião da Pureza: Filtro Secador

No intrincado universo dos Componentes do Ciclo de Refrigeração, o filtro secador pode parecer um elemento pequeno, mas sua função é de suma importância para a saúde e longevidade de todo o sistema. Ele atua como um guardião, protegendo o sistema contra dois dos seus maiores inimigos: umidade e contaminantes sólidos. A presença de qualquer um desses elementos pode causar sérios danos ao compressor de refrigeração e comprometer a eficiência energética HVAC. A compreensão do papel do filtro secador é essencial para qualquer profissional que lida com esses componentes.

Função e Importância

A principal função do filtro secador é absorver a umidade residual e filtrar partículas sólidas que possam estar presentes no fluido refrigerante. A umidade, mesmo em pequenas quantidades, é extremamente prejudicial em um sistema de refrigeração. Ela pode reagir com o fluido refrigerante e o óleo lubrificante, formando ácidos que corroem os componentes internos, especialmente o compressor e o dispositivo de expansão. Além disso, a umidade pode congelar no dispositivo de expansão, bloqueando o fluxo do fluido refrigerante e causando uma falha completa do sistema.

As partículas sólidas, como resíduos de solda, sujeira ou limalhas metálicas, também representam uma ameaça. Elas podem entupir o tubo capilar ou a válvula de expansão, reduzir a eficiência da troca de calor no evaporador HVAC e no condensador de ar condicionado, e até mesmo danificar as partes móveis do compressor. O filtro secador garante que o fluido refrigerante que circula pelo ciclo frigorífico esteja o mais puro possível, contribuindo diretamente para o rendimento térmico e a confiabilidade do sistema de refrigeração. Este é um dos mais importantes Componentes do Ciclo de Refrigeração.

Estrutura e Tipos

Um filtro secador típico é composto por um invólucro metálico que contém dois elementos principais:

•Material Dessecante: Geralmente sílica gel, alumina ativada ou peneiras moleculares. Este material tem uma alta capacidade de absorver umidade, retendo-a e impedindo que ela circule pelo sistema.

•Elemento Filtrante: Uma tela ou feltro que retém as partículas sólidas. Este elemento é projetado para permitir o fluxo livre do fluido refrigerante enquanto captura os contaminantes.

Existem diferentes tipos de filtros secadores, variando em tamanho, capacidade e tipo de conexão, adequados para diversas aplicações em equipamentos de climatização, refrigeração industrial e refrigeração comercial. Alguns são projetados para serem instalados na linha de líquido, enquanto outros são específicos para a linha de sucção.

Quando Substituir o Filtro Secador

O filtro secador tem uma vida útil limitada, pois sua capacidade de absorver umidade e reter contaminantes é finita. Ele deve ser substituído sempre que o sistema for aberto para manutenção, após a substituição de um compressor de refrigeração, ou em caso de contaminação por umidade. Uma curiosidade: alguns filtros secadores possuem um indicador de umidade (geralmente um visor de líquido com uma pastilha colorida) que muda de cor quando o dessecante está saturado, alertando o técnico sobre a necessidade de substituição.

Ignorar a substituição do filtro secador pode levar a problemas graves e custosos, comprometendo a pressão alta e baixa do sistema e exigindo uma manutenção de sistemas de refrigeração muito mais complexa no futuro. É um pequeno investimento que protege todo o sistema de refrigeração.

O Protetor do Compressor: Acumulador de Sucção

Entre os Componentes do Ciclo de Refrigeração, o acumulador de sucção é um verdadeiro anjo da guarda para o compressor de refrigeração. Sua função principal é evitar que o fluido refrigerante em estado líquido retorne ao compressor, um fenômeno conhecido como golpe de líquido, que pode causar danos severos e irreversíveis ao equipamento. Em sistemas onde a carga térmica varia muito ou onde há um risco maior de retorno de líquido, o acumulador de sucção se torna indispensável.

Por Que o Líquido é Perigoso para o Compressor?

O compressor é projetado para comprimir vapor, não líquido. Quando o fluido refrigerante retorna ao compressor em estado líquido, ele não é compressível. Isso pode levar a um fenômeno chamado golpe de líquido, onde o líquido pode danificar as válvulas, pistões ou rotores do compressor, resultando em falha mecânica. Isso compromete seriamente o rendimento térmico e a eficiência energética HVAC do sistema. Além disso, o líquido pode diluir o óleo lubrificante, reduzindo a capacidade de lubrificação e aumentando o desgaste das peças internas do compressor. Proteger o compressor é crucial para a longevidade de todos os Componentes do Ciclo de Refrigeração.

Função e Importância do Acumulador de Sucção

O acumulador de sucção é um recipiente instalado na linha de sucção, entre o evaporador HVAC e o compressor de refrigeração. Ele atua como um reservatório temporário para o fluido refrigerante que não evaporou completamente no evaporador. O vapor de fluido refrigerante é direcionado para o compressor, enquanto o líquido se acumula no fundo do recipiente. Uma pequena orifício ou tubo no fundo do acumulador permite que o líquido retorne lentamente ao compressor, mas apenas depois de ter sido vaporizado pelo calor ambiente ou pelo calor do vapor que passa pelo acumulador. Isso garante que apenas vapor superaquecido chegue ao compressor, protegendo-o de danos.

Benefícios do Acumulador de Sucção:

•Proteção do Compressor: O principal benefício é a proteção contra o golpe de líquido, prolongando a vida útil do compressor, o componente mais caro do sistema.

•Gerenciamento de Carga Variável: Em sistemas com cargas térmicas flutuantes, como em refrigeração comercial ou industrial, onde a demanda por resfriamento pode variar significativamente, o acumulador de sucção ajuda a gerenciar o excesso de fluido refrigerante, garantindo uma operação mais estável.

•Partidas e Paradas Seguras: Durante as partidas e paradas do sistema, pode haver um acúmulo temporário de fluido refrigerante líquido. O acumulador de sucção absorve esse excesso, permitindo partidas mais suaves e seguras.

Onde é Mais Comum?

Embora não seja um componente obrigatório em todos os sistemas de refrigeração, o acumulador de sucção é altamente recomendado e frequentemente encontrado em:

•Sistemas com cargas térmicas variáveis.

•Sistemas que operam em baixas temperaturas.

•Sistemas com longas linhas de sucção.

•Bombas de calor (sistemas de ciclo reverso), onde o fluxo de refrigerante pode mudar de direção.

Uma curiosidade interessante é que, apesar de sua importância, o acumulador de sucção é muitas vezes subestimado. Ele é um exemplo perfeito de como um componente relativamente simples pode ter um impacto gigantesco na confiabilidade e durabilidade de um sistema de refrigeração. A manutenção de sistemas de refrigeração deve sempre incluir a verificação da integridade do acumulador de sucção, pois qualquer falha nele pode levar a problemas graves no compressor e, consequentemente, afetar a pressão alta e baixa do sistema. Ele é um dos Componentes do Ciclo de Refrigeração que garante a tranquilidade do refrigerista.

O Guardião da Lubrificação: Separador de Óleo

No complexo balé dos Componentes do Ciclo de Refrigeração, o óleo lubrificante desempenha um papel vital para o bom funcionamento do compressor de refrigeração. No entanto, parte desse óleo pode ser arrastada pelo fluido refrigerante durante a operação, circulando pelo sistema e comprometendo a eficiência das trocas de calor no condensador de ar condicionado e no evaporador HVAC. É aí que entra o separador de óleo, um componente essencial para garantir que o óleo retorne ao compressor e que o sistema opere com máxima eficiência energética HVAC, otimizando o desempenho de todos os Componentes do Ciclo de Refrigeração.

Por Que Separar o Óleo?

Quando o óleo lubrificante circula pelo sistema junto com o fluido refrigerante, ele pode se acumular nas superfícies internas das serpentinas do condensador e do evaporador. Essa camada de óleo atua como um isolante térmico, reduzindo a capacidade de troca de calor desses componentes. O resultado é uma diminuição no rendimento térmico do sistema, forçando o compressor a trabalhar mais para atingir a mesma capacidade de resfriamento, o que, por sua vez, aumenta o consumo de energia e reduz a eficiência energética HVAC. Além disso, a perda de óleo do compressor pode levar à sua lubrificação inadequada, causando desgaste prematuro e falha do equipamento.

Funcionamento do Separador de Óleo

O separador de óleo é instalado na linha de descarga do compressor, antes do condensador. Ele é projetado para desacelerar o fluxo do vapor de fluido refrigerante e permitir que as partículas de óleo, que são mais pesadas, se separem por gravidade. O vapor de fluido refrigerante, agora com menos óleo, segue para o condensador, enquanto o óleo acumulado no fundo do separador é retornado ao cárter do compressor, geralmente através de uma válvula de boia ou um sistema de retorno automático. Esse processo garante que o compressor esteja sempre adequadamente lubrificado e que o sistema de refrigeração mantenha seu rendimento térmico ideal.

Benefícios do Separador de Óleo:

•Proteção do Compressor: Garante a lubrificação adequada do compressor, prolongando sua vida útil e prevenindo falhas por falta de óleo.

•Melhora da Eficiência: Ao evitar o acúmulo de óleo nas serpentinas, otimiza a troca de calor no evaporador e condensador, resultando em maior rendimento térmico e eficiência energética HVAC.

•Redução de Custos: Diminui o consumo de energia e os custos de manutenção, pois o sistema opera de forma mais eficiente e o compressor tem uma vida útil mais longa.

Aplicações Típicas

O separador de óleo é particularmente importante em sistemas de refrigeração industrial e comercial de grande porte, onde a quantidade de óleo em circulação pode ser significativa. Também é comum em sistemas que utilizam compressores de parafuso ou centrífugos, que tendem a arrastar mais óleo. Em sistemas menores, como os de refrigeração doméstica, o projeto do compressor e do sistema geralmente minimiza a necessidade de um separador de óleo dedicado.

Uma curiosidade interessante é que, em alguns sistemas, o separador de óleo pode ser combinado com um trocador de calor para pré-aquecer o óleo antes de retorná-lo ao compressor, o que ajuda a vaporizar qualquer fluido refrigerante dissolvido no óleo e a manter a temperatura do cárter. A manutenção de sistemas de refrigeração deve sempre incluir a verificação do nível de óleo no compressor e a inspeção do separador de óleo, pois seu bom funcionamento é crucial para a saúde de todo o sistema de refrigeração e para a manutenção da pressão alta e baixa dentro dos parâmetros ideais. Ele é um dos Componentes do Ciclo de Refrigeração que trabalha silenciosamente nos bastidores para garantir a performance.

A Janela do Sistema: Visor de Líquido

Em um sistema de refrigeração, muitas vezes desejamos ter uma visão clara do que está acontecendo internamente. O visor de líquido é exatamente isso: uma janela para o coração do ciclo frigorífico. Este componente, embora simples, é uma ferramenta de diagnóstico inestimável para qualquer técnico em HVAC. Ele permite verificar visualmente o estado do fluido refrigerante na linha de líquido, fornecendo pistas cruciais sobre a carga de refrigerante e a presença de umidade, dois fatores que impactam diretamente o rendimento térmico e a eficiência energética HVAC.

Função e Diagnóstico

Instalado na linha de líquido, geralmente após o filtro secador e antes do dispositivo de expansão, o visor de líquido tem duas funções principais:

1.Verificar a Carga de Fluido Refrigerante: Um visor de líquido claro e cheio indica que o sistema tem uma carga de refrigerante adequada e que apenas líquido está chegando ao dispositivo de expansão. Se bolhas são visíveis no visor, isso geralmente indica uma subcarga de refrigerante ou uma restrição no sistema. As bolhas se formam porque a pressão na linha de líquido cai abaixo do ponto de saturação, fazendo com que parte do líquido evapore prematuramente (flash gas). Este é um sinal claro de que o sistema não está operando com sua capacidade total e que a eficiência energética HVAC está comprometida.

2.Indicar a Presença de Umidade: Muitos visores de líquido vêm equipados com um indicador de umidade. Este indicador é uma pastilha química que muda de cor na presença de umidade no fluido refrigerante. Geralmente, a cor verde indica um sistema seco e seguro, enquanto a cor amarela ou rosa alerta para a presença de umidade. Como já vimos, a umidade é um dos maiores inimigos dos Componentes do Ciclo de Refrigeração, pois pode levar à formação de ácidos e ao congelamento no dispositivo de expansão. O indicador de umidade é, portanto, um sistema de alerta precoce que permite ao técnico tomar medidas corretivas antes que danos graves ocorram.

Importância na Manutenção de Sistemas de Refrigeração

Durante a manutenção de sistemas de refrigeração, o visor de líquido é uma das primeiras coisas que um técnico experiente verifica. Ele fornece um diagnóstico rápido e não invasivo do estado do sistema. Uma simples olhada pode economizar horas de trabalho, ajudando a identificar problemas como vazamentos de refrigerante, subcarga, ou contaminação por umidade. Uma curiosidade: a cor do indicador de umidade pode ser reversível em alguns modelos, voltando ao normal após a remoção da umidade do sistema, mas em outros, a mudança de cor é permanente, indicando que o sistema foi contaminado em algum momento.

O visor de líquido é um componente de baixo custo que oferece um benefício imenso em termos de diagnóstico e prevenção. Ele ajuda a garantir que o sistema de refrigeração opere com a máxima eficiência, protegendo o compressor de refrigeração e outros componentes vitais. É uma ferramenta essencial para qualquer profissional que leva a sério a otimização do rendimento térmico e a manutenção da pressão alta e baixa dentro dos parâmetros corretos.

O Sentinela do Fluxo: Válvula de Retenção (Check Valve)

No complexo sistema de tubulações que compõe o ciclo frigorífico, a direção do fluxo do fluido refrigerante é crucial para o funcionamento adequado e a proteção dos Componentes do Ciclo de Refrigeração. É aqui que a válvula de retenção, ou check valve, entra em cena. Este componente, muitas vezes discreto, atua como um sentinela, permitindo o fluxo em apenas uma direção e impedindo o refluxo indesejado, o que poderia causar sérios problemas ao sistema, especialmente ao compressor de refrigeração.

Função e Importância

A principal função da válvula de retenção é garantir o fluxo unidirecional do fluido refrigerante. Ela é composta por um mecanismo interno (geralmente uma esfera, disco ou portinhola) que é empurrado pela pressão do fluido no sentido do fluxo permitido. Se a pressão do fluido tentar reverter a direção, o mecanismo se fecha, bloqueando o fluxo. Isso é vital em diversas situações:

•Proteção do Compressor: Em sistemas de ciclo reverso (bombas de calor), a válvula de retenção é fundamental para direcionar o fluido refrigerante corretamente, evitando que o compressor trabalhe contra o pressão alta e baixa errada ou que o fluido retorne de forma inadequada, o que poderia danificá-lo.

•Evitar Migração de Fluido: Em sistemas com múltiplos evaporadores ou condensadores, as válvulas de retenção podem ser usadas para evitar a migração de fluido refrigerante para seções do sistema que estão desligadas ou em repouso, o que poderia levar a problemas de partida ou lubrificação inadequada do compressor.

•Manter Pressões Diferenciais: Em algumas configurações, as válvulas de retenção ajudam a manter as pressões diferenciais necessárias para o funcionamento de outros componentes, como o dispositivo de expansão.

Aplicações Comuns

As válvulas de retenção são encontradas em diversas partes do sistema de refrigeração, dependendo da sua aplicação:

•Linha de Descarga do Compressor: Em sistemas de ciclo reverso, para garantir que o fluido flua apenas para o condensador (ou evaporador, dependendo do modo de operação).

•Linha de Líquido: Para evitar o refluxo de líquido do evaporador para o condensador durante paradas ou em sistemas com grandes diferenças de altura.

•Linha de Sucção: Em alguns casos, para evitar o retorno de óleo ou fluido refrigerante para o evaporador.

Uma curiosidade sobre as válvulas de retenção é que, apesar de sua simplicidade mecânica, sua falha pode ser difícil de diagnosticar sem o conhecimento adequado do sistema. Um refluxo não detectado pode levar a problemas de rendimento térmico e até mesmo a danos no compressor. Por isso, a manutenção de sistemas de refrigeração deve incluir a verificação periódica do funcionamento dessas válvulas. A válvula de retenção é um dos Componentes do Ciclo de Refrigeração que garante a integridade e a eficiência do fluxo do fluido refrigerante, contribuindo para a estabilidade da pressão alta e baixa e para a eficiência energética HVAC do sistema.

O Armazenador Estratégico: Reservatório de Líquido

No ciclo frigorífico, a quantidade de fluido refrigerante em circulação pode variar dependendo da carga térmica do sistema e das condições de operação. Para gerenciar essas variações e garantir que o dispositivo de expansão receba sempre fluido refrigerante em estado líquido, entra em cena o reservatório de líquido, um dos Componentes do Ciclo de Refrigeração que atua como um pulmão, armazenando o excesso de líquido e garantindo um suprimento constante para o sistema.

Função e Importância

O reservatório de líquido, também conhecido como recebedor de líquido, é um recipiente cilíndrico instalado na linha de líquido, após o condensador de ar condicionado e antes do filtro secador. Sua principal função é:

•Armazenamento de Excesso de Líquido: Em sistemas com cargas térmicas variáveis, a quantidade de fluido refrigerante necessária no evaporador HVAC pode mudar. Quando a demanda por resfriamento é baixa, parte do fluido refrigerante pode não evaporar completamente no evaporador e retornar ao condensador. O reservatório de líquido armazena esse excesso, evitando que ele se acumule no condensador e cause um aumento indesejado na pressão alta.

•Garantir Suprimento de Líquido: O reservatório assegura que o dispositivo de expansão receba sempre fluido refrigerante em estado líquido puro, sem bolhas de gás (flash gas). A presença de flash gas no dispositivo de expansão pode reduzir drasticamente a eficiência do sistema, pois o gás não contribui para o resfriamento e ocupa espaço que seria preenchido por líquido, comprometendo o rendimento térmico e a eficiência energética HVAC.

•Compensação de Variações de Carga: Ele atua como um amortecedor para as flutuações na demanda de refrigerante, permitindo que o sistema se adapte a diferentes condições de operação sem comprometer a performance. Isso é particularmente importante em sistemas de refrigeração comercial e industrial.

Construção e Instalação

Os reservatórios de líquido são geralmente construídos em aço, projetados para suportar as pressões do sistema. Possuem conexões de entrada e saída, e muitos modelos incluem um visor de líquido para que o técnico possa verificar o nível de fluido refrigerante armazenado. A instalação correta é crucial para o seu funcionamento, garantindo que o líquido flua por gravidade para o dispositivo de expansão.

Uma curiosidade interessante é que, em sistemas menores, como refrigeradores domésticos, o reservatório de líquido pode ser integrado ao condensador ou até mesmo ser dispensado, com o sistema sendo projetado para operar com uma carga de refrigerante mais precisa. No entanto, em sistemas maiores e mais complexos, ele se torna um dos Componentes do Ciclo de Refrigeração indispensáveis para a estabilidade e a eficiência. A manutenção de sistemas de refrigeração deve sempre considerar a verificação do nível de fluido no reservatório de líquido, pois um nível muito baixo pode indicar vazamentos e um nível muito alto pode indicar sobrecarga ou problemas no condensador, ambos afetando a pressão alta e baixa e o desempenho geral do sistema de refrigeração.

O Maestro da Temperatura: Termostato

Se o ciclo frigorífico é uma orquestra, o termostato é o maestro, ditando quando os Componentes do Ciclo de Refrigeração devem entrar em ação para manter a temperatura desejada. Este dispositivo, fundamental em qualquer sistema de climatização, é o responsável por monitorar a temperatura do ambiente e acionar ou desacionar o compressor de refrigeração e outros componentes, garantindo o conforto térmico e a eficiência energética HVAC.

Função e Tipos

A principal função do termostato é controlar a temperatura do ambiente ou do processo. Ele faz isso medindo a temperatura e comparando-a com um ponto de ajuste (setpoint) definido pelo usuário. Quando a temperatura ambiente atinge o setpoint, o termostato envia um sinal para desligar o compressor. Quando a temperatura sobe acima do setpoint (ou cai abaixo, no caso de aquecimento), ele envia um sinal para ligar o compressor novamente. Essa ação de ligar e desligar mantém a temperatura dentro de uma faixa aceitável.

Existem diversos tipos de termostatos, desde os mais simples aos mais sofisticados:

•Termostatos Mecânicos: São os mais básicos, utilizando um bulbo sensor preenchido com gás ou um bimetal que se expande e contrai com a variação da temperatura, acionando um interruptor elétrico. São robustos e confiáveis, mas oferecem menos precisão e recursos.

•Termostatos Eletrônicos (Digitais): Mais precisos e com mais recursos, utilizam sensores eletrônicos (como termistores) para medir a temperatura. Permitem um controle mais fino, programação de horários, e muitas vezes exibem a temperatura em um display digital. São comuns em equipamentos de climatização modernos.

•Termostatos Programáveis: Uma evolução dos eletrônicos, permitem programar diferentes temperaturas para diferentes horários do dia ou dias da semana, otimizando o consumo de energia. São excelentes para a eficiência energética HVAC.

•Termostatos Inteligentes (Smart Thermostats): A última geração, podem ser controlados remotamente via smartphone, aprendem os hábitos dos usuários, e se integram com outros sistemas de automação residencial. Oferecem o máximo em conforto e economia de energia.

Importância para a Eficiência Energética

O termostato desempenha um papel crucial na eficiência energética HVAC. Um termostato bem ajustado e funcionando corretamente evita que o sistema de refrigeração opere desnecessariamente, reduzindo o consumo de energia. Por exemplo, em ambientes comerciais, programar o termostato para aumentar a temperatura durante o horário de fechamento pode gerar economias significativas.

Uma curiosidade: alguns termostatos possuem uma função de histerese, que é a diferença entre a temperatura de ligar e desligar o compressor, evitando ciclos curtos e protegendo o compressor de refrigeração. A manutenção de sistemas de refrigeração deve sempre incluir a calibração e verificação do termostato, pois um termostato descalibrado pode levar a um funcionamento ineficiente do sistema, impactando o rendimento térmico e a pressão alta e baixa. Ele é um dos Componentes do Ciclo de Refrigeração que nos permite ter controle sobre o ambiente.

O Sentinela da Segurança: Pressostato de Alta Pressão

No universo da refrigeração, a segurança é primordial. Um dos Componentes do Ciclo de Refrigeração que atua como um verdadeiro guardião é o pressostato de alta pressão. Sua função é proteger o sistema, e principalmente o compressor de refrigeração, contra pressões excessivamente altas na linha de descarga, que podem ser causadas por diversos fatores e levar a danos graves ou até mesmo à explosão do equipamento. Ele é um dispositivo de segurança vital para qualquer sistema de refrigeração, seja ele refrigeração industrial, comercial ou equipamentos de climatização.

Função e Causas de Alta Pressão

O pressostato de alta pressão é um interruptor elétrico acionado pela pressão. Ele é conectado à linha de descarga do compressor, onde a pressão é mais elevada. Se a pressão na linha de descarga exceder um limite pré-definido (o setpoint do pressostato), ele abre um contato elétrico, interrompendo o circuito de controle do compressor e desligando-o. Isso evita que a pressão continue a subir, protegendo o sistema de falhas catastróficas.

Causas comuns de alta pressão excessiva incluem:

•Condensador Sujo ou Obstruído: A sujeira, poeira ou detritos nas aletas do condensador de ar condicionado impedem a dissipação eficiente do calor, fazendo com que a pressão do fluido refrigerante aumente.

•Falta de Fluxo de Ar ou Água no Condensador: Falha no ventilador do condensador (em sistemas a ar) ou na bomba de água (em sistemas a água) impede a remoção adequada do calor, elevando a pressão.

•Excesso de Fluido Refrigerante: Uma carga excessiva de fluido refrigerante no sistema pode levar a pressões elevadas, especialmente em temperaturas ambientes mais altas.

•Não Condensáveis no Sistema: A presença de gases não condensáveis (como ar) no sistema aumenta a pressão total, pois esses gases não se condensam e ocupam espaço no condensador.

•Restrição na Linha de Líquido: Um filtro secador entupido ou uma válvula de expansão parcialmente fechada pode causar um acúmulo de pressão a montante.

Importância para a Segurança e Manutenção

A atuação do pressostato de alta pressão é um sinal de alerta de que algo está errado no sistema. Ignorar esse sinal ou tentar desativá-lo é extremamente perigoso e pode levar a danos irreparáveis ao compressor de refrigeração e a riscos de segurança. A manutenção de sistemas de refrigeração deve sempre investigar a causa da atuação do pressostato de alta pressão, em vez de simplesmente rearmá-lo. Uma curiosidade: em alguns sistemas, o pressostato de alta pressão é do tipo manual reset, o que significa que ele precisa ser rearmado manualmente após a atuação, forçando o técnico a investigar a causa do problema antes de reiniciar o sistema.

Isso é uma medida de segurança adicional para evitar que o sistema seja ligado repetidamente com um problema subjacente. A correta calibração e o bom funcionamento do pressostato de alta pressão são cruciais para a longevidade dos equipamentos de climatização e para a segurança dos profissionais que trabalham com eles. Ele é um dos Componentes do Ciclo de Refrigeração que garante que a pressão alta do sistema esteja sempre sob controle, contribuindo para o rendimento térmico e a eficiência energética HVAC.

O Guardião da Sucção: Pressostato de Baixa Pressão

Assim como o pressostato de alta pressão protege o sistema contra pressões excessivas, o pressostato de baixa pressão atua como um sentinela na linha de sucção, garantindo que a pressão do fluido refrigerante não caia abaixo de um limite seguro. Este é outro dos Componentes do Ciclo de Refrigeração essencial para a proteção do compressor de refrigeração e para a manutenção da eficiência energética HVAC do sistema.

Função e Causas de Baixa Pressão

O pressostato de baixa pressão é um interruptor elétrico que monitora a pressão na linha de sucção do compressor. Se a pressão cair abaixo de um setpoint pré-determinado, ele desliga o compressor, evitando que ele opere em vácuo ou com pressões muito baixas, o que pode levar a superaquecimento excessivo do motor, congelamento do evaporador HVAC e, em casos extremos, danos ao compressor.

Causas comuns de baixa pressão excessiva incluem:

•Falta de Fluido Refrigerante (Vazamento): A causa mais comum. Um vazamento no sistema resulta na perda de fluido refrigerante, o que leva a uma queda na pressão de sucção.

•Evaporador Congelado: O acúmulo de gelo nas aletas do evaporador impede o fluxo de ar adequado, reduzindo a troca de calor e fazendo com que a pressão de sucção caia. Isso pode ser causado por um termostato desregulado, filtro de ar sujo ou problemas no sistema de degelo.

•Restrição na Linha de Sucção: Um filtro secador parcialmente entupido na linha de sucção (se houver) ou uma válvula de sucção parcialmente fechada pode restringir o fluxo de fluido refrigerante para o compressor, causando uma queda de pressão.

•Falha no Ventilador do Evaporador: Se o ventilador do evaporador não estiver funcionando corretamente, a troca de calor será insuficiente, levando ao congelamento do evaporador e à queda da pressão de sucção.

•Dispositivo de Expansão Defeituoso: Uma válvula de expansão termostática que não abre o suficiente ou um tubo capilar parcialmente obstruído pode restringir o fluxo de fluido refrigerante para o evaporador, resultando em baixa pressão de sucção.

Importância para a Proteção e Eficiência

A atuação do pressostato de baixa pressão é um indicativo de que o sistema está com problemas e precisa de atenção. Operar o compressor com baixa pressão de sucção pode levar a um superaquecimento do motor, pois o fluido refrigerante que retorna ao compressor é responsável por resfriá-lo. Além disso, a baixa pressão pode indicar que o sistema não está absorvendo calor eficientemente, comprometendo o rendimento térmico e a eficiência energética HVAC.

Uma curiosidade: alguns pressostatos de baixa pressão possuem um diferencial ajustável, que é a diferença entre a pressão de corte (desligamento) e a pressão de religamento. Isso permite um controle mais preciso do ciclo de operação do compressor. A manutenção de sistemas de refrigeração deve sempre investigar a causa da atuação do pressostato de baixa pressão, pois ele é um componente vital para a proteção do compressor e para a garantia de que os equipamentos de climatização operem dentro dos parâmetros seguros e eficientes. Ele é um dos Componentes do Ciclo de Refrigeração que nos alerta sobre a saúde do sistema, contribuindo para a longevidade e o bom funcionamento.

O Olho da Temperatura: Sensor de Temperatura

No controle preciso dos sistemas de refrigeração, a capacidade de medir a temperatura com exatidão é fundamental. O sensor de temperatura é um dos Componentes do Ciclo de Refrigeração que atua como o “olho” do sistema, fornecendo dados cruciais para o termostato e o controlador eletrônico, permitindo que eles tomem decisões informadas sobre a operação do compressor de refrigeração e outros elementos. Sem ele, o controle de temperatura seria impreciso, comprometendo o rendimento térmico e a eficiência energética HVAC.

Função e Tipos

A principal função do sensor de temperatura é converter uma variação de temperatura em um sinal elétrico que pode ser lido e interpretado por um controlador. Esses sinais permitem que o sistema saiba quando ligar ou desligar o compressor, ajustar a velocidade do ventilador, ou iniciar um ciclo de degelo, por exemplo.

Existem vários tipos de sensores de temperatura utilizados em sistemas de refrigeração e climatização:

•Termistores (NTC e PTC): São os mais comuns em sistemas de HVAC. Sua resistência elétrica varia significativamente com a temperatura. Os termistores NTC (Negative Temperature Coefficient) têm sua resistência diminuída com o aumento da temperatura, enquanto os PTC (Positive Temperature Coefficient) têm sua resistência aumentada. São precisos, de baixo custo e compactos.

•Termopares: Utilizados em aplicações que exigem medições de temperatura em faixas muito amplas ou em ambientes extremos. Funcionam com base no princípio de que a junção de dois metais diferentes gera uma pequena voltagem que varia com a temperatura.

•RTDs (Detectores de Temperatura por Resistência): Oferecem alta precisão e estabilidade em uma ampla faixa de temperaturas. Geralmente feitos de platina, sua resistência aumenta linearmente com a temperatura. São mais caros que os termistores, mas ideais para aplicações que exigem medições muito rigorosas.

Onde São Encontrados?

Os sensores de temperatura são estrategicamente posicionados em diversas partes do sistema para monitorar diferentes pontos:

•No Evaporador HVAC: Para medir a temperatura do ar de retorno ou da serpentina, informando ao sistema quando o degelo é necessário ou quando a temperatura desejada foi atingida.

•No Condensador de Ar Condicionado: Para monitorar a temperatura do ar de saída ou da serpentina, auxiliando no controle da velocidade do ventilador e na proteção contra sobrepressão.

•No Ambiente: Para medir a temperatura ambiente e fornecer feedback ao termostato.

•Na Linha de Sucção: Para medir o superaquecimento do vapor antes de entrar no compressor, protegendo-o contra o retorno de líquido.

•Na Linha de Descarga: Para monitorar a temperatura do vapor de descarga do compressor, alertando sobre possíveis superaquecimentos.

Uma curiosidade sobre os sensores de temperatura é que sua calibração é crucial. Um sensor descalibrado pode levar a leituras erradas, fazendo com que o sistema opere fora dos parâmetros ideais, resultando em maior consumo de energia e menor rendimento térmico. A manutenção de sistemas de refrigeração deve incluir a verificação e, se necessário, a calibração dos sensores de temperatura para garantir que os equipamentos de climatização operem com a máxima eficiência e que a pressão alta e baixa sejam mantidas dentro dos limites seguros. Ele é um dos Componentes do Ciclo de Refrigeração que nos permite ter um controle preciso e inteligente sobre o ambiente.

O Anjo da Guarda Elétrico: Relé de Sobrecarga / Protetor Térmico

No coração de qualquer sistema de refrigeração, o compressor de refrigeração é o componente mais vital e, muitas vezes, o mais caro. Proteger seu motor elétrico contra sobrecargas e superaquecimento é uma tarefa crítica, e é exatamente isso que o relé de sobrecarga e o protetor térmico fazem. Esses Componentes do Ciclo de Refrigeração atuam como anjos da guarda elétricos, garantindo a longevidade do compressor e a segurança do sistema.

Função e Importância

A principal função do relé de sobrecarga e do protetor térmico é interromper o fornecimento de energia elétrica ao compressor quando a corrente elétrica ou a temperatura do motor excedem os limites seguros. Isso evita danos ao enrolamento do motor, que poderiam levar à sua queima. Uma sobrecarga pode ocorrer por diversos motivos, como:

•Baixa Tensão: Quedas de tensão podem fazer com que o motor puxe mais corrente para compensar.

•Alta Pressão de Descarga: Se o condensador de ar condicionado estiver sujo ou o sistema estiver com excesso de fluido refrigerante, a pressão de descarga aumenta, forçando o compressor a trabalhar mais e consumir mais corrente.

•Baixa Pressão de Sucção: Operar com baixa pressão de sucção pode levar ao superaquecimento do motor, pois o fluido refrigerante que retorna não consegue resfriá-lo adequadamente.

•Problemas Mecânicos no Compressor: Rolamentos desgastados, pistões travados ou outros problemas mecânicos podem aumentar o esforço do motor.

•Falha no Capacitor de Partida ou de Marcha: Capacitores defeituosos podem impedir que o motor atinja sua velocidade nominal, causando sobrecarga.

Tipos Comuns

Existem diferentes tipos de dispositivos de proteção contra sobrecarga e superaquecimento:

•Protetor Térmico Interno: Integrado ao enrolamento do motor do compressor. Ele contém um bimetal que se deforma com o aumento da temperatura, abrindo o circuito e desligando o compressor. Quando a temperatura volta ao normal, o bimetal resfria e fecha o circuito, permitindo que o compressor religue. É uma proteção direta e eficaz.

•Relé de Sobrecarga Térmico (Externo): Geralmente utilizado em compressores maiores e sistemas trifásicos. Ele monitora a corrente que passa para o motor. Se a corrente exceder um valor pré-definido por um determinado tempo, o relé desarma, interrompendo o circuito de controle do contator e desligando o compressor. Muitos relés térmicos possuem um botão de rearme manual, exigindo que o técnico investigue a causa da sobrecarga antes de reiniciar o sistema.

•Relé de Sobrecarga Eletrônico: Mais sofisticado, oferece proteção mais precisa e recursos adicionais, como ajuste de corrente, retardo de tempo e indicação de falha. É comum em sistemas de refrigeração industrial e comercial mais avançados.

Importância na Manutenção

A atuação do relé de sobrecarga ou protetor térmico é um aviso de que o compressor está sob estresse. Ignorar esses avisos ou tentar desativar a proteção pode levar à queima do motor do compressor, resultando em um reparo caro e demorado. Uma curiosidade: em sistemas mais antigos, era comum ver técnicos “bypassando” o protetor térmico para fazer o compressor funcionar, o que é uma prática extremamente perigosa e irresponsável, pois pode levar à falha total do equipamento e até mesmo a incêndios.

A manutenção de sistemas de refrigeração deve sempre investigar a causa raiz da sobrecarga, garantindo que o problema seja resolvido e que o sistema opere com segurança e eficiência energética HVAC. A proteção adequada do compressor é fundamental para o rendimento térmico e a longevidade de todos os equipamentos de climatização.

O Interruptor Potente: Contator

Em sistemas de refrigeração de médio e grande porte, onde as correntes elétricas envolvidas são elevadas, um simples interruptor não é suficiente para ligar e desligar o compressor de refrigeração ou os motores dos ventiladores. É aqui que o contator se torna um dos Componentes do Ciclo de Refrigeração indispensáveis. Ele atua como um interruptor eletromagnético de alta capacidade, permitindo que um circuito de controle de baixa potência acione um circuito de potência de alta corrente de forma segura e eficiente.

Função e Funcionamento

O contator é essencialmente um relé de potência. Ele é composto por uma bobina eletromagnética, contatos fixos e contatos móveis. Quando uma corrente elétrica é aplicada à bobina (geralmente por um termostato, pressostato ou controlador eletrônico), ela gera um campo magnético que atrai os contatos móveis, fechando o circuito de potência e permitindo que a corrente flua para o motor do compressor ou ventilador. Quando a corrente na bobina é interrompida, o campo magnético desaparece, e os contatos se abrem, desligando o equipamento.

Principais funções do contator:

•Acionamento e Desacionamento de Cargas Pesadas: Permite ligar e desligar motores de alta potência, como os de compressores e ventiladores, sem a necessidade de interruptores manuais que suportem altas correntes.

•Proteção do Circuito de Controle: Isola o circuito de controle (que opera com baixas correntes) do circuito de potência (que opera com altas correntes), protegendo os dispositivos de controle mais sensíveis.

•Segurança: Oferece um meio seguro de controlar equipamentos de alta potência, minimizando o risco de choques elétricos ou danos aos operadores.

Importância no Sistema de Refrigeração

O contator é um elo crucial na cadeia de controle de um sistema de refrigeração. Ele garante que o compressor de refrigeração e os ventiladores (do evaporador HVAC e do condensador de ar condicionado) sejam acionados e desacionados de forma controlada e segura, de acordo com os comandos do termostato, pressostatos ou controlador eletrônico. Uma falha no contator pode impedir o funcionamento do sistema ou, em casos mais graves, causar o travamento dos contatos, mantendo o compressor ligado continuamente, o que pode levar a superaquecimento e danos.

Uma curiosidade: a vida útil de um contator é medida em número de operações (ciclos de ligar/desligar). Em sistemas que ciclam com muita frequência, o contator pode ser um dos primeiros Componentes do Ciclo de Refrigeração a apresentar desgaste. Por isso, a manutenção de sistemas de refrigeração deve incluir a inspeção regular dos contatos do contator para verificar sinais de superaquecimento ou desgaste excessivo.

Um contator com contatos danificados pode gerar calor excessivo, aumentar o consumo de energia e, eventualmente, falhar, comprometendo o rendimento térmico e a eficiência energética HVAC de todo o sistema de refrigeração. Ele é um componente que, embora não esteja diretamente envolvido na troca de calor, é fundamental para a operação segura e eficiente dos equipamentos de climatização.

O Relojoeiro do Sistema: Temporizador (Timer)

Em muitos sistemas de refrigeração, especialmente aqueles que exigem ciclos de degelo programados ou operações intermitentes, o temporizador, ou timer, é um dos Componentes do Ciclo de Refrigeração que atua como um relojoeiro preciso. Sua função é controlar o tempo de operação de determinados componentes, garantindo que o sistema funcione de forma otimizada e eficiente, especialmente no que diz respeito ao degelo do evaporador HVAC.

Função e Aplicações

A principal função do temporizador é iniciar e parar operações em intervalos de tempo pré-determinados. Em sistemas de refrigeração, sua aplicação mais comum é no controle do ciclo de degelo. O evaporador, ao absorver calor do ambiente, pode acumular gelo em suas aletas, o que reduz drasticamente sua capacidade de troca de calor e compromete o rendimento térmico do sistema. O temporizador é programado para:

•Iniciar o Ciclo de Degelo: Em intervalos regulares (por exemplo, a cada 6 ou 8 horas), o timer desliga o compressor de refrigeração e aciona as resistências de degelo (se presentes) ou permite que o ventilador do evaporador continue funcionando para derreter o gelo acumulado.

•Finalizar o Ciclo de Degelo: Após um tempo pré-determinado ou quando a temperatura do evaporador atinge um certo ponto (monitorado por um sensor de temperatura), o timer desliga o degelo e religa o compressor, retornando o sistema à operação normal de refrigeração.

Além do degelo, temporizadores podem ser usados para:

•Ciclos de Descanso do Compressor: Em algumas aplicações, para prolongar a vida útil do compressor, o timer pode ser programado para desligá-lo por curtos períodos.

•Controle de Iluminação: Em câmaras frigoríficas, para controlar a iluminação interna.

•Partida e Parada Programada: Em sistemas que não precisam operar 24 horas por dia, o timer pode ligar e desligar o sistema em horários específicos, contribuindo para a eficiência energética HVAC.

Tipos de Temporizadores

Os temporizadores podem ser mecânicos ou eletrônicos:

•Temporizadores Mecânicos: São os mais tradicionais, utilizando engrenagens e um motor síncrono para controlar o tempo. São robustos e confiáveis, mas oferecem menos flexibilidade na programação.

•Temporizadores Eletrônicos (Digitais): Mais modernos e versáteis, permitem uma programação mais precisa e oferecem recursos adicionais, como múltiplos programas, display digital e bateria de backup para manter a programação em caso de falta de energia. Muitos controladores eletrônicos já incorporam a função de temporizador.

Uma curiosidade sobre os temporizadores de degelo é que, se eles falharem, o evaporador pode congelar completamente, bloqueando o fluxo de ar e impedindo o resfriamento. Isso não só compromete o rendimento térmico, mas também pode levar a um aumento significativo da pressão alta e baixa no sistema e, em casos extremos, danificar o compressor de refrigeração. A manutenção de sistemas de refrigeração deve incluir a verificação regular do funcionamento do temporizador, especialmente em sistemas com degelo automático, para garantir que os equipamentos de climatização operem de forma contínua e eficiente. Ele é um dos Componentes do Ciclo de Refrigeração que assegura a operação contínua e a eficiência do sistema.

O Cérebro do Sistema: Controlador Eletrônico (Controlador Digital)

Em sistemas de refrigeração modernos, a complexidade e a necessidade de otimização exigem um controle mais sofisticado do que o oferecido por termostatos e pressostatos mecânicos. É aqui que o controlador eletrônico, ou controlador digital, se destaca como o verdadeiro cérebro do sistema. Este é um dos Componentes do Ciclo de Refrigeração mais avançados, capaz de gerenciar múltiplas variáveis e otimizar o rendimento térmico e a eficiência energética HVAC de forma inteligente.

Função e Vantagens

O controlador eletrônico é um microprocessador programável que recebe informações de diversos sensores (temperatura, pressão, umidade, etc.) e, com base em algoritmos pré-definidos e nos parâmetros de operação configurados, envia comandos para os atuadores (compressor de refrigeração, ventiladores, válvulas, resistências de degelo, etc.). Suas principais funções incluem:

•Controle Preciso de Temperatura e Umidade: Permite manter a temperatura e a umidade do ambiente dentro de faixas muito estreitas, otimizando o conforto e a conservação de produtos.

•Gerenciamento de Degelo: Controla os ciclos de degelo de forma mais eficiente, ativando-os apenas quando necessário e pelo tempo ideal, minimizando o consumo de energia e garantindo a remoção completa do gelo do evaporador HVAC.

•Proteção do Sistema: Monitora continuamente as pressões alta e baixa, temperaturas e correntes elétricas, desligando o sistema em caso de anomalias para proteger o compressor e outros componentes.

•Otimização da Eficiência Energética: Através de algoritmos avançados, pode ajustar a operação do sistema para maximizar a eficiência energética HVAC, por exemplo, controlando a velocidade dos ventiladores ou modulando a capacidade do compressor.

•Diagnóstico e Alarmes: Muitos controladores digitais possuem funções de autodiagnóstico e exibem códigos de erro, facilitando a identificação de problemas. Além disso, podem emitir alarmes sonoros ou visuais em caso de falhas.

•Conectividade: Controladores mais avançados podem ser conectados a redes de automação predial (BMS) ou acessados remotamente via internet, permitindo o monitoramento e controle à distância.

Aplicações e Benefícios

Os controladores eletrônicos são amplamente utilizados em uma vasta gama de equipamentos de climatização e refrigeração, desde câmaras frigoríficas e balcões refrigerados até sistemas de ar condicionado central e chillers. Seus benefícios são inúmeros:

•Maior Confiabilidade: Reduzem a probabilidade de falhas ao monitorar e proteger proativamente o sistema.

•Economia de Energia: Otimizam a operação, resultando em menor consumo de energia elétrica.

•Melhor Qualidade de Refrigeração: Mantêm condições mais estáveis e precisas no ambiente refrigerado.

•Facilidade de Manutenção: O diagnóstico de falhas é simplificado pelos códigos de erro e pelo histórico de operação.

Uma curiosidade sobre os controladores eletrônicos é que eles representam a convergência da refrigeração com a tecnologia da informação. A capacidade de coletar e analisar dados em tempo real permite uma gestão muito mais inteligente dos sistemas, transformando a manutenção de sistemas de refrigeração de uma abordagem reativa para uma preditiva. Dominar o uso e a programação desses controladores é um diferencial para qualquer técnico em HVAC que busca se manter atualizado e oferecer o melhor serviço. Eles são, sem dúvida, um dos Componentes do Ciclo de Refrigeração que mais contribuem para a inteligência e a performance do sistema.

O Propulsor do Ar: Ventilador (do Evaporador ou Condensador)

No ciclo frigorífico, a troca de calor eficiente depende não apenas das serpentinas do evaporador HVAC e do condensador de ar condicionado, mas também do movimento do ar sobre essas superfícies. É aqui que o ventilador, um dos Componentes do Ciclo de Refrigeração mais visíveis e operacionais, desempenha um papel crucial. Seja no evaporador, impulsionando o ar frio para o ambiente, ou no condensador, dissipando o calor para o exterior, o ventilador é essencial para o rendimento térmico e a eficiência energética HVAC do sistema.

Função e Tipos

A principal função do ventilador é forçar o movimento do ar através das serpentinas do evaporador e do condensador, maximizando a taxa de troca de calor. Sem o fluxo de ar adequado, a capacidade de resfriamento ou de dissipação de calor do sistema seria drasticamente reduzida.

No Evaporador: O ventilador do evaporador (também conhecido como ventilador interno ou blower) puxa o ar quente do ambiente a ser resfriado e o força a passar pelas aletas frias do evaporador. O ar, ao entrar em contato com a serpentina fria, cede seu calor ao fluido refrigerante e retorna ao ambiente resfriado. Em sistemas de ar condicionado, o ventilador do evaporador é responsável pela distribuição do ar climatizado pelo ambiente.

No Condensador: O ventilador do condensador (também conhecido como ventilador externo) puxa o ar ambiente e o força a passar pelas aletas quentes do condensador. O ar absorve o calor do fluido refrigerante e é expelido para o exterior. Este processo é fundamental para que o fluido refrigerante mude de estado de vapor para líquido, mantendo a pressão alta do sistema sob controle.

Existem diferentes tipos de ventiladores utilizados em sistemas de refrigeração:

•Ventiladores Axiais: São os mais comuns em condensadores e em algumas unidades evaporadoras. O ar se move paralelamente ao eixo do ventilador. São eficientes para grandes volumes de ar com baixa pressão estática.

•Ventiladores Centrífugos: Mais comuns em unidades evaporadoras internas (fan coils, dutos) e em sistemas que exigem maior pressão estática para vencer a resistência de dutos. O ar entra axialmente e é expelido radialmente.

Importância para a Eficiência e Manutenção

O bom funcionamento dos ventiladores é vital para a eficiência energética HVAC. Um ventilador sujo, com pás danificadas ou motor com problemas, pode reduzir o fluxo de ar, comprometendo a troca de calor e forçando o compressor de refrigeração a trabalhar mais, aumentando o consumo de energia. Uma curiosidade: em alguns sistemas modernos, os ventiladores possuem motores de velocidade variável (ECM – Electronically Commutated Motors), que ajustam a velocidade do fluxo de ar de acordo com a demanda, otimizando ainda mais a eficiência energética e o rendimento térmico do sistema.

A manutenção de sistemas de refrigeração deve incluir a limpeza regular das pás dos ventiladores e a verificação do estado dos motores, pois a sujeira e o desgaste podem levar a ruídos, vibrações e, eventualmente, à falha do componente. Ele é um dos Componentes do Ciclo de Refrigeração que garante a circulação do ar e a efetividade da climatização.

O Circulador Essencial: Bomba de Água (em Sistemas com Condensação a Água)

Em sistemas de refrigeração de grande porte, como chillers e algumas aplicações de refrigeração industrial, a dissipação de calor do condensador de ar condicionado é feita através da água, e não do ar. Nesses casos, a bomba de água se torna um dos Componentes do Ciclo de Refrigeração mais importantes, atuando como o motor que impulsiona a água de resfriamento através do condensador e, muitas vezes, para uma torre de resfriamento. Sua função é vital para a eficiência do processo de condensação e, consequentemente, para o rendimento térmico e a eficiência energética HVAC de todo o sistema.

Função e Funcionamento

A bomba de água é responsável por circular a água de resfriamento entre o condensador e a torre de resfriamento (ou outra fonte de água fria, como um lago ou rio). No condensador, a água absorve o calor do fluido refrigerante, elevando sua temperatura. Essa água aquecida é então bombeada para a torre de resfriamento, onde o calor é dissipado para a atmosfera através da evaporação de uma pequena parte da água. A água resfriada retorna então ao condensador, completando o ciclo. Esse processo contínuo de circulação da água garante que o condensador opere de forma eficiente, mantendo a pressão alta do sistema dentro dos limites seguros.

Tipos de Bombas de Água:

•Bombas Centrífugas: São as mais comuns em sistemas de refrigeração. Utilizam um rotor (impelidor) que gira em alta velocidade para criar uma força centrífuga que impulsiona a água. São eficientes para mover grandes volumes de água com pressões moderadas.

•Bombas de Deslocamento Positivo: Menos comuns em refrigeração, mas usadas em aplicações específicas onde é necessária uma vazão constante e alta pressão, independentemente da resistência do sistema.

Importância para a Eficiência e Manutenção

O bom funcionamento da bomba de água é crucial para a eficiência do sistema de refrigeração. Uma bomba com problemas (entupimento, cavitação, motor com defeito) pode reduzir o fluxo de água para o condensador, comprometendo a dissipação de calor e levando a um aumento na pressão de descarga do compressor de refrigeração. Isso não só diminui o rendimento térmico, mas também aumenta o consumo de energia e pode causar a atuação do pressostato de alta pressão, desligando o sistema.

Uma curiosidade: a qualidade da água de resfriamento é tão importante quanto a própria bomba. A presença de minerais, algas ou sujeira na água pode levar ao acúmulo de incrustações nas serpentinas do condensador, reduzindo drasticamente a eficiência da troca de calor e exigindo limpezas químicas frequentes. Por isso, a manutenção de sistemas de refrigeração que utilizam condensação a água deve incluir não apenas a verificação da bomba, mas também o tratamento adequado da água. A bomba de água é um dos Componentes do Ciclo de Refrigeração que, embora não lide diretamente com o fluido refrigerante, é fundamental para a operação eficiente e segura de grandes equipamentos de climatização.

O Inversor de Ciclo: Válvula Reversora (em Sistemas de Ciclo Reverso)

Em sistemas de climatização que oferecem tanto aquecimento quanto resfriamento, como as bombas de calor, a válvula reversora é um dos Componentes do Ciclo de Refrigeração mais engenhosos e cruciais. Sua função é literalmente inverter o ciclo frigorífico, permitindo que o evaporador funcione como condensador e vice-versa, transformando o aparelho de ar condicionado em um aquecedor e vice-versa. É a peça-chave que confere a versatilidade a esses sistemas.

Função e Funcionamento

A válvula reversora, também conhecida como válvula de quatro vias, é instalada na linha de descarga do compressor de refrigeração. Ela possui quatro portas e um êmbolo interno que, ao ser acionado por uma bobina solenoide, muda de posição, redirecionando o fluxo do fluido refrigerante. Isso permite que o sistema alterne entre o modo de resfriamento e o modo de aquecimento.

•Modo Resfriamento: No modo de resfriamento, a válvula direciona o vapor de alta pressão e alta temperatura do compressor para a serpentina externa (que atua como condensador de ar condicionado), onde o calor é dissipado. O fluido refrigerante líquido segue então para a serpentina interna (que atua como evaporador HVAC), onde absorve calor do ambiente, resfriando-o.

•Modo Aquecimento: No modo de aquecimento, a válvula inverte o fluxo. O vapor de alta pressão e alta temperatura do compressor é direcionado para a serpentina interna (que agora atua como condensador), liberando calor para o ambiente e aquecendo-o. O fluido refrigerante líquido segue então para a serpentina externa (que agora atua como evaporador), onde absorve calor do ar externo (mesmo em temperaturas baixas), completando o ciclo.

Importância e Manutenção

A válvula reversora é fundamental para a funcionalidade das bombas de calor, permitindo que um único sistema forneça conforto térmico durante todo o ano. Sua operação suave e precisa é vital para o rendimento térmico e a eficiência energética HVAC do sistema. Uma falha na válvula reversora pode resultar em:

•Sistema Preso em um Modo: O sistema pode ficar preso no modo de resfriamento ou aquecimento, independentemente da seleção do usuário.

•Ruídos Anormais: A válvula pode emitir ruídos de clique ou zumbido se estiver com problemas.

•Perda de Capacidade: Se a válvula não estiver redirecionando o fluxo corretamente, a capacidade de resfriamento ou aquecimento do sistema será comprometida.

Uma curiosidade: a válvula reversora é um componente que opera sob condições de alta pressão e temperatura, e sua vida útil pode ser afetada pela frequência com que o sistema alterna entre os modos de resfriamento e aquecimento. A manutenção de sistemas de refrigeração que utilizam válvulas reversoras deve incluir a verificação de seu funcionamento e a limpeza de quaisquer detritos que possam impedir o movimento suave do êmbolo. Ela é um dos Componentes do Ciclo de Refrigeração que demonstra a versatilidade e a inteligência dos sistemas modernos de climatização, garantindo que a pressão alta e baixa sejam gerenciadas de forma eficaz em ambos os modos de operação.

Conclusão: Dominando os Componentes do Ciclo de Refrigeração

Chegamos ao fim da nossa jornada detalhada pelos Componentes do Ciclo de Refrigeração. Espero que esta exploração aprofundada tenha solidificado seu entendimento sobre cada peça fundamental que compõe um sistema de refrigeração e climatização. Desde o potente compressor de refrigeração, que impulsiona o fluido refrigerante, passando pelo condensador de ar condicionado, que dissipa o calor, o dispositivo de expansão, que regula o fluxo, e o evaporador HVAC, que absorve o calor, até os diversos componentes de controle e segurança como pressostatos, termostatos, sensores, relatores de sobrecarga, contatores, temporizadores, controladores eletrônicos, ventiladores, bombas de água e válvulas reversoras – cada um desempenha um papel insubstituível para garantir o rendimento térmico e a eficiência energética HVAC.

Compreender a função, a importância e a interconexão desses componentes não é apenas uma questão de conhecimento técnico; é a base para se tornar um refrigerista ou técnico em HVAC de excelência. É o que nos permite diagnosticar problemas com precisão, realizar manutenções preventivas e corretivas eficazes, e otimizar o desempenho dos equipamentos de climatização, seja em refrigeração industrial ou comercial. Lembre-se que a manutenção de sistemas de refrigeração é um campo em constante evolução, e a busca por conhecimento contínuo é o que nos mantém à frente.

Sua Experiência é Valiosa!

Eu acredito que a troca de experiências é uma das formas mais ricas de aprendizado. Você já se deparou com algum problema inusitado em um desses Componentes do Ciclo de Refrigeração? Ou tem alguma dica de manutenção que gostaria de compartilhar? Talvez você tenha uma curiosidade sobre um desses itens que eu não mencionei? Deixe seu comentário abaixo! Sua contribuição é fundamental para enriquecer nossa comunidade e ajudar outros colegas a aprimorar suas habilidades.

Perguntas Frequentes (FAQ) sobre os Componentes do Ciclo de Refrigeração

Para consolidar ainda mais seu conhecimento sobre os Componentes do Ciclo de Refrigeração, compilei algumas das perguntas mais comuns que surgem no dia a dia de refrigeristas e técnicos em HVAC. Espero que estas respostas ajudem a esclarecer quaisquer dúvidas remanescentes e a aprimorar sua prática profissional.

1. Qual é a função principal do compressor de refrigeração?

O compressor de refrigeração é o coração do sistema. Sua função principal é elevar a pressão e a temperatura do fluido refrigerante em estado gasoso, impulsionando-o por todo o ciclo frigorífico. Ele recebe o vapor de baixa pressão do evaporador e o comprime para alta pressão, preparando-o para liberar calor no condensador. Sem o compressor, o ciclo não se inicia, e o sistema de refrigeração não consegue realizar seu trabalho de resfriamento.

2. Como sei se o condensador de ar condicionado está sujo?

Um condensador de ar condicionado sujo pode ser identificado por alguns sinais. Visualmente, você pode ver acúmulo de poeira, folhas ou detritos nas aletas externas. No funcionamento, o sistema pode apresentar uma redução no rendimento térmico, o compressor de refrigeração pode trabalhar por períodos mais longos e com maior esforço, e você pode notar um aumento no consumo de energia. Em casos mais graves, o pressostato de alta pressão pode atuar, desligando o sistema para protegê-lo. A limpeza regular é crucial para a eficiência energética HVAC.

3. Qual a diferença entre válvula de expansão e tubo capilar?

A principal diferença reside na capacidade de controle. O tubo capilar é um dispositivo de expansão fixo, mais simples e econômico, comum em sistemas menores, que não se ajusta às variações de carga térmica. A válvula de expansão termostática (VET), por outro lado, é um dispositivo de expansão que modula o fluxo de fluido refrigerante de acordo com a carga térmica do evaporador, mantendo um superaquecimento constante. Isso a torna mais eficiente em sistemas maiores e com cargas variáveis, otimizando o rendimento térmico e a eficiência energética HVAC.

4. Por que o evaporador HVAC congela?

O congelamento do evaporador HVAC pode ocorrer por diversas razões. As mais comuns incluem: falta de fluido refrigerante (vazamento), o que causa uma queda excessiva na pressão de sucção; filtro de ar sujo ou obstruído, que restringe o fluxo de ar sobre a serpentina; falha no ventilador do evaporador; ou problemas no sistema de degelo (no caso de sistemas com degelo automático). Um evaporador congelado impede a troca de calor eficiente, comprometendo o rendimento térmico e podendo danificar o compressor de refrigeração.

5. Qual a importância do filtro secador no sistema de refrigeração?

O filtro secador é um componente vital para a longevidade e eficiência do sistema de refrigeração. Sua função é absorver a umidade residual e filtrar partículas sólidas que possam estar presentes no fluido refrigerante. A umidade é extremamente prejudicial, pois pode formar ácidos que corroem os componentes internos e congelar no dispositivo de expansão, bloqueando o fluxo. Partículas sólidas podem entupir a válvula de expansão ou danificar o compressor. Ele é um guardião da pureza do fluido refrigerante, protegendo todos os Componentes do Ciclo de Refrigeração.

6. O que indica bolhas no visor de líquido?

Bolhas no visor de líquido geralmente indicam uma subcarga de fluido refrigerante no sistema ou uma restrição na linha de líquido antes do visor. Isso significa que não há fluido refrigerante suficiente para preencher completamente a linha de líquido, e parte dele está evaporando prematuramente (flash gas) devido à queda de pressão. É um sinal claro de que o sistema não está operando com sua capacidade total, comprometendo o rendimento térmico e a eficiência energética HVAC, e pode levar a problemas mais sérios se não for corrigido.

7. Por que o pressostato de alta pressão desarma?

O pressostato de alta pressão desarma para proteger o sistema e o compressor de refrigeração contra pressões excessivamente altas na linha de descarga. As causas mais comuns para isso incluem: condensador de ar condicionado sujo ou obstruído, falta de fluxo de ar ou água no condensador, excesso de fluido refrigerante, presença de gases não condensáveis no sistema (como ar), ou uma restrição na linha de líquido. Quando ele desarma, é um sinal de alerta de que há um problema que precisa ser investigado e corrigido para evitar danos graves aos Componentes do Ciclo de Refrigeração.

Fontes e Links Úteis

Para aprofundar ainda mais seus conhecimentos sobre os Componentes do Ciclo de Refrigeração e as melhores práticas em HVAC, recomendo consultar as seguintes fontes e links oficiais. Lembre-se que a informação de qualidade é a base para um trabalho de excelência:

•1: Manutenção Preventiva em Sistemas de Refrigeração

•Link Interno 2: Guia Completo sobre Fluido Refrigerante

•ASHRAE (American Society of Heating, Refrigerating and Air-Conditioning Engineers) – Uma das principais organizações globais para o avanço da arte e ciência de HVAC&R.

•ABRAVA (Associação Brasileira de Refrigeração, Ar Condicionado, Ventilação e Aquecimento) – Referência no Brasil para o setor de HVAC&R.

•Danfoss Learning – Plataforma com diversos materiais educativos sobre refrigeração e climatização.

•Embraco – Fabricante de compressores com vasto material técnico e informativo.
