Como técnico em refrigeração com mais de 15 anos de experiência, posso afirmar que escolher a bitola de fio para ar-condicionado correta é um dos aspectos mais críticos para garantir uma instalação segura e eficiente. Durante minha carreira, já presenciei diversos problemas causados pelo dimensionamento inadequado da fiação, desde quedas de rendimento até incêndios por superaquecimento.
A bitola de fio para ar-condicionado não é apenas uma questão técnica – é uma questão de segurança. Um cabo subdimensionado pode comprometer completamente o funcionamento do equipamento, gerar custos extras na conta de energia e, em casos extremos, causar acidentes graves. Este guia completo do Blog Climatiza vai te ensinar tudo sobre dimensionamento correto de cabos para climatização.

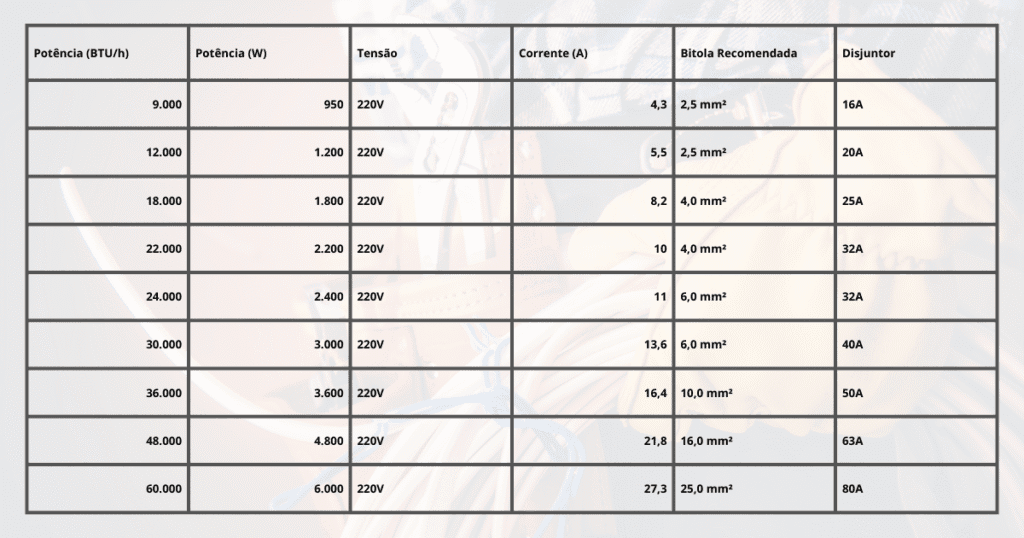

Tabela Rápida: Bitola de Fio para Ar-Condicionado por Potência
| Potência (BTU/h) | Potência (W) | Tensão | Corrente (A) | Bitola Recomendada | Disjuntor |
|---|---|---|---|---|---|
| 9.000 | 950 | 220V | 4,3 | 2,5 mm² | 16A |
| 12.000 | 1.200 | 220V | 5,5 | 2,5 mm² | 20A |
| 18.000 | 1.800 | 220V | 8,2 | 4,0 mm² | 25A |
| 22.000 | 2.200 | 220V | 10,0 | 4,0 mm² | 32A |
| 24.000 | 2.400 | 220V | 11,0 | 6,0 mm² | 32A |
| 30.000 | 3.000 | 220V | 13,6 | 6,0 mm² | 40A |
| 36.000 | 3.600 | 220V | 16,4 | 10,0 mm² | 50A |
| 48.000 | 4.800 | 220V | 21,8 | 16,0 mm² | 63A |
| 60.000 | 6.000 | 220V | 27,3 | 25,0 mm² | 80A |
O Que É Bitola de Fio e Por Que É Fundamental
A bitola de fio para ar-condicionado refere-se à área da seção transversal do condutor elétrico, medida em milímetros quadrados (mm²). Quanto maior a bitola, maior a capacidade de condução de corrente elétrica sem perdas significativas ou aquecimento excessivo.
Na prática, posso explicar assim: imagine a fiação como uma estrada. Uma estrada mais larga (maior bitola) permite o tráfego de mais veículos (corrente elétrica) sem congestionamentos (aquecimento) ou acidentes (curtos-circuitos). Esta analogia sempre ajuda meus alunos do Curso de Refrigeração a entenderem melhor o conceito.
Leia Também:
Review das Melhores Marcas de Ar-Condicionado Split 2025: Análise Técnica Completa
Consequências do Subdimensionamento da Bitola
Durante meus anos de campo, já documentei diversos problemas causados pela bitola de fio para ar-condicionado inadequada:
- Aquecimento excessivo dos cabos: Pode causar derretimento da isolação e incêndios
- Queda de tensão: Reduz a eficiência energética em até 25%
- Sobrecarga do compressor: Diminui a vida útil do equipamento em até 40%
- Aumento do consumo energético: Pode elevar a conta de luz em 30%
- Acionamento de proteções: Disjuntores desarmarão constantemente
Como Calcular a Bitola de Fio Ideal
O dimensionamento da bitola de fio para ar-condicionado segue princípios técnicos estabelecidos pela NBR 5410. O processo envolve três etapas principais que sempre sigo em minhas instalações:
1. Cálculo da Corrente Nominal
Para determinar a qual bitola de fio usar ar-condicionado, primeiro calculamos a corrente:
Fórmula para monofásico (220V): I = P / V
Fórmula para trifásico (220V): I = P / (V × √3 × cos φ)
Onde:
- I = Corrente (Ampères)
- P = Potência (Watts)
- V = Tensão (Volts)
- cos φ = Fator de potência (0,8 para ar-condicionado)
2. Aplicação de Fatores de Correção
A fiação para ar-condicionado deve considerar:
- Temperatura ambiente: Fator multiplicador de 1,2 para ambientes acima de 40°C
- Agrupamento de cabos: Fator de 0,8 quando há mais de 3 circuitos no mesmo eletroduto
- Método de instalação: Fator varia conforme o tipo de instalação
3. Verificação da Queda de Tensão
A NBR 5410 estabelece que a queda de tensão não pode exceder 4% do valor nominal. Para instalação elétrica ar-condicionado, uso a fórmula:
ΔV = 2 × ρ × L × I / S
Onde:
- ΔV = Queda de tensão (V)
- ρ = Resistividade do cobre (0,0178 Ω.mm²/m)
- L = Distância (metros)
- I = Corrente (A)
- S = Seção do condutor (mm²)
Tabelas de Dimensionamento por Capacidade
Ar-Condicionado Residencial (9.000 a 24.000 BTU/h)
Para climatização residencial climatiza, as bitolas mais comuns são:
Ar-Condicionado 9.000 BTU/h
- Potência média: 950W
- Corrente em 220V: 4,3A
- Bitola recomendada: 2,5 mm²
- Disjuntor: 16A curva C
- Cabo tipo: PP 3 vias
Ar-Condicionado 12.000 BTU/h
- Potência média: 1.200W
- Corrente em 220V: 5,5A
- Bitola recomendada: 2,5 mm²
- Disjuntor: 20A curva C
- Cabo tipo: PP 3 vias
Ar-Condicionado 18.000 BTU/h
- Potência média: 1.800W
- Corrente em 220V: 8,2A
- Bitola recomendada: 4,0 mm²
- Disjuntor: 25A curva C
- Cabo tipo: PP 3 vias
Ar-Condicionado Comercial (24.000 BTU/h acima)
Para climatização comercial climatiza, o dimensionamento da bitola de fio para ar-condicionado exige maior cuidado:
Sistemas Split de Grande Porte
- 24.000 a 30.000 BTU/h: Bitola mínima 6,0 mm²
- 36.000 a 48.000 BTU/h: Bitola mínima 10,0 mm²
- 60.000 BTU/h ou mais: Bitola mínima 16,0 mm²
Sistemas VRF (Volume de Refrigerante Variável)
Para estes sistemas complexos, sempre recomendo análise individual considerando:
- Unidade condensadora externa
- Múltiplas evaporadoras internas
- Distâncias de tubulação
- Cargas simultâneas

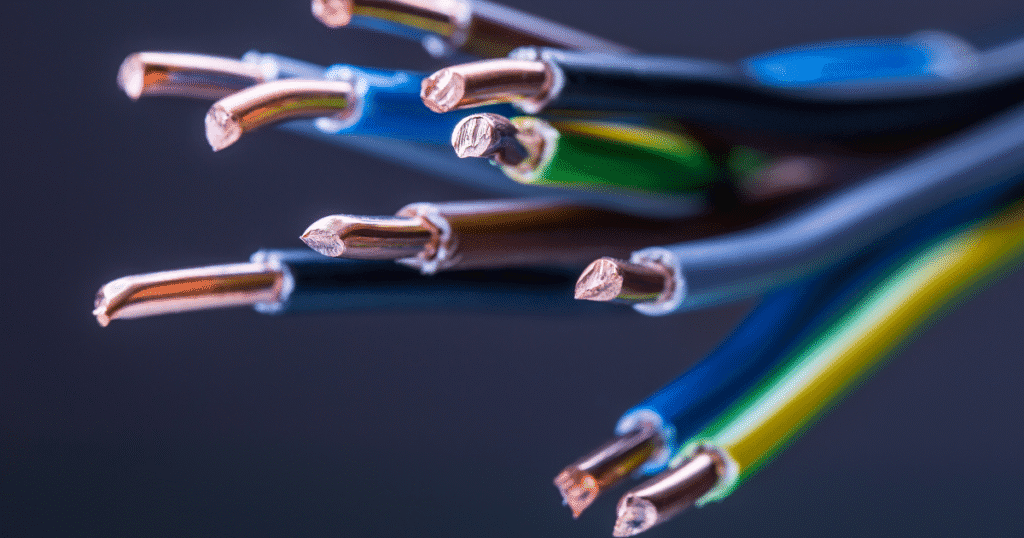

Tipos de Cabos Recomendados
A escolha do cabo elétrico para ar-condicionado vai além da bitola. Durante minhas instalações, sempre priorizo:
Cabos PP (Plastic Plastic)
- Isolação dupla em PVC
- Proteção UV para instalações externas
- Flexibilidade para passagem em eletrodutos
- Resistência à umidade e variações térmicas
Cabos Afumex
- Baixa emissão de fumaça em caso de incêndio
- Livre de halogênios (mais seguro)
- Ideal para ambientes comerciais e residenciais de alto padrão
Especificações Técnicas Importantes
Para segurança elétrica ar-condicionado, sempre verifico:
- Tensão de isolação: Mínimo 750V
- Temperatura de trabalho: -10°C a +70°C
- Certificação INMETRO: Obrigatória no Brasil
- Cor dos condutores:
- Fase: Preto, vermelho ou marrom
- Neutro: Azul claro
- Terra: Verde/amarelo
Instalação Passo a Passo
Preparação do Circuito
- Desligue a energia no disjuntor geral
- Teste com multímetro para confirmar ausência de tensão
- Instale disjuntor específico no quadro de distribuição
- Trace o caminho da fiação evitando interferências
Passagem dos Cabos
Para dimensionamento fio ar-condicionado eficiente:
- Use eletrodutos adequados: 25mm para cabos até 4mm², 32mm para cabos até 10mm²
- Evite emendas: Sempre que possível, use cabo contínuo
- Mantenha distância de tubulações de água e gás
- Fixe adequadamente com braçadeiras a cada 60cm
Conexões Finais
As conexões são pontos críticos na instalação elétrica ar-condicionado:
- Use conectores apropriados para cada bitola
- Aplique fita isolante de qualidade
- Teste continuidade antes de energizar
- Verifique aperto de todos os terminais
Normas e Regulamentações
NBR 5410 – Instalações Elétricas de Baixa Tensão
Esta norma da ABNT estabelece os critérios fundamentais para fiação para ar-condicionado:
- Seção mínima: 2,5mm² para circuitos de força
- Queda de tensão máxima: 4% da tensão nominal
- Método de instalação: Definido conforme ambiente
- Proteção: Obrigatória através de disjuntores
NR-10 – Segurança em Instalações Elétricas
Para profissionais que trabalham com instalação elétrica ar-condicionado:
- Capacitação obrigatória: Curso NR-10 básico
- EPI adequado: Luvas isolantes, óculos, capacete
- Procedimentos: Bloqueio e etiquetagem (LOTO)
- Inspeções: Manutenção preventiva regular
Ferramentas Essenciais para Dimensionamento
Instrumentos de Medição
Em meu dia a dia no Blog Climatiza, uso constantemente:
- Multímetro digital: Para medição de tensão, corrente e resistência
- Alicate amperímetro: Medição de corrente sem interromper o circuito
- Terrômetro: Verificação da resistência do aterramento
- Medidor de isolação: Teste da integridade dos cabos
Softwares e Calculadoras
Para dimensionamento fio ar-condicionado preciso:
- Calculadora de queda de tensão: Verificação online gratuita
- Tabelas NBR 5410: Sempre atualizadas
- Apps específicos: Para cálculo de bitola em campo
- Planilhas técnicas: Documentação de projetos
Erros Comuns e Como Evitá-los
Subdimensionamento por Economia
Erro: Usar bitola menor para reduzir custos Consequência: Superaquecimento e riscos de incêndio Solução: Sempre seguir cálculos técnicos, nunca economizar na segurança
Ignorar Distância da Instalação
Erro: Não considerar a distância entre quadro e equipamento Consequência: Queda de tensão excessiva Solução: Para distâncias acima de 30m, aumentar uma bitola
Misturar Circuitos
Erro: Compartilhar circuito com outros equipamentos Consequência: Sobrecarga e mau funcionamento Solução: Circuito exclusivo para cada ar-condicionado
Aterramento Inadequado
Erro: Negligenciar o condutor terra ou dimensioná-lo incorretamente Consequência: Riscos de choque elétrico Solução: Condutor terra com mesma bitola dos condutores fase
Manutenção Preventiva da Fiação
Inspeção Mensal
Para garantir segurança elétrica ar-condicionado contínua:
- Verificar aquecimento: Tocar conexões em busca de pontos quentes
- Observar oxidação: Terminais verdes indicam corrosão
- Testar disjuntores: Desarmar e rearmar mensalmente
- Medir corrente: Comparar com valores de projeto
Inspeção Anual
- Teste de isolação: Verificar integridade dos cabos
- Medição de resistência: Circuito completo
- Análise termográfica: Identificar pontos quentes invisíveis
- Documentação: Registrar todas as medições
Custos e Investimento
Análise de Custo-Benefício
Investir na bitola de fio para ar-condicionado correta representa:
Investimento Inicial (Exemplo 12.000 BTU/h)
- Cabo 2,5mm² 20m: R$ 120,00
- Disjuntor 20A: R$ 45,00
- Eletroduto e acessórios: R$ 60,00
- Mão de obra: R$ 200,00
- Total: R$ 425,00
Economia Anual
- Redução no consumo: 15% (R$ 180,00/ano)
- Aumento da vida útil: 5 anos extras (R$ 1.000,00)
- Evitar reparos: R$ 300,00/ano
ROI (Retorno sobre Investimento): 24 meses
Custos de Subdimensionamento
Com base em dados do Blog Climatiza refrigeração:
- Aumento do consumo: Até 30%
- Redução da vida útil: Até 50%
- Custos de reparo: R$ 800,00 a R$ 2.000,00
- Risco de sinistros: Até R$ 50.000,00
Tendências e Inovações
Cabos Inteligentes
A nova geração de cabo elétrico para ar-condicionado inclui:
- Sensores integrados: Monitoramento de temperatura e corrente
- Comunicação IoT: Alertas em smartphone
- Materiais avançados: Maior durabilidade e eficiência
- Autodiagnóstico: Identificação de problemas
Sistemas de Monitoramento
Para climatização residencial climatiza moderna:
- Medidores inteligentes: Consumo em tempo real
- Análise preditiva: Manutenção baseada em dados
- Integração domótica: Controle automatizado
- Eficiência energética: Otimização automática
FAQ – Perguntas Frequentes
Qual a bitola de fio para ar-condicionado de 12000 BTUs?
Para ar-condicionado de 12000 BTUs, a bitola de fio para ar-condicionado recomendada é 2,5 mm². Essa bitola suporta a corrente de aproximadamente 5,5A em 220V, com margem de segurança adequada conforme NBR 5410. É fundamental usar cabo tipo PP de 3 vias com disjuntor de 20A curva C.
Posso usar fio de 2,5mm² para ar-condicionado de 18000 BTUs?
Não recomendo usar 2,5mm² para 18000 BTUs. A qual bitola de fio usar ar-condicionado dessa capacidade é 4,0 mm², pois a corrente chega a 8,2A. Usar bitola menor causará aquecimento excessivo, queda de rendimento e riscos de segurança. Sempre dimensione corretamente para evitar problemas.
Qual a diferença entre cabo PP e cabo comum para ar-condicionado?
O cabo PP possui dupla isolação em PVC, oferecendo maior proteção contra umidade, raios UV e variações térmicas. Para fiação para ar-condicionado, é superior ao cabo comum por suportar melhor as condições externas e ter maior durabilidade. O investimento extra compensa pela segurança e longevidade.
É obrigatório circuito exclusivo para ar-condicionado?
Sim, a NBR 5410 exige circuito exclusivo para ar-condicionado. Compartilhar circuito com outros equipamentos pode causar sobrecarga, quedas de tensão e mau funcionamento. Para instalação elétrica ar-condicionado segura, sempre instale circuito dedicado com disjuntor específico no quadro de distribuição.
Como calcular bitola para longas distâncias?
Para distâncias acima de 30 metros, deve-se calcular a queda de tensão usando a fórmula ΔV = 2×ρ×L×I/S. Se a queda exceder 4% da tensão nominal, aumente uma bitola. Em dimensionamento fio ar-condicionado com 50m de distância, geralmente precisa aumentar de 2,5mm² para 4,0mm².
Qual tipo de disjuntor usar para ar-condicionado?
Use disjuntor bipolar curva C específico para cada capacidade. A curva C suporta o pico de corrente na partida do compressor. Para segurança elétrica ar-condicionado, nunca use disjuntor de iluminação (curva B). Dimensione 25% acima da corrente nominal do equipamento.
Posso instalar fiação de ar-condicionado em eletroduto com outros circuitos?
Não é recomendado misturar circuitos no mesmo eletroduto. Cada cabo elétrico para ar-condicionado deve ter seu próprio caminho para evitar interferências e facilitar manutenções. Se necessário agrupar, aplique fator de correção de 0,8 e aumente a bitola conforme NBR 5410.
Qual a vida útil da fiação de ar-condicionado?
Com bitola de fio para ar-condicionado adequada e instalação correta, a fiação dura 25 a 30 anos. Fatores como qualidade do cabo, condições ambientais e manutenção influenciam na durabilidade. Inspeções anuais e manutenção preventiva podem estender significativamente a vida útil da instalação elétrica.
Conclusão: Investindo em Segurança e Eficiência
Escolher a bitola de fio para ar-condicionado correta não é apenas uma questão técnica, mas um investimento na segurança da sua família e na eficiência energética do seu imóvel. Durante meus anos atuando no Blog Climatiza, presenciei tanto instalações exemplares quanto verdadeiros desastres causados por economia inadequada na fiação.
O dimensionamento correto da fiação para ar-condicionado envolve cálculos precisos, conhecimento das normas técnicas e, principalmente, responsabilidade profissional. Não se trata apenas de escolher um cabo elétrico para ar-condicionado qualquer – é garantir que sua instalação seja segura, eficiente e duradoura.
Lembre-se sempre: a segurança elétrica ar-condicionado não admite improvisos. Quando houver dúvidas sobre qual bitola de fio usar ar-condicionado em sua situação específica, consulte sempre um profissional qualificado. O investimento em uma instalação correta sempre se paga através da economia de energia, durabilidade do equipamento e, principalmente, pela tranquilidade de ter uma instalação segura.
